Que casualidad, otra entrada sobre el Sam Coupé.

En esta ocasión quería ampliar la cantidad de memoria del Sam Coupé, ya que cuando lo adquirí allá por el 2005 me vino con solo 256 KB que era la cantidad mínima que traía.

Como no iba a encontrar una ampliación de memoria para el Sam a buen precio me puse a buscar por la red y encontré un artículo de velesoft  del 2006 en el que muestra el esquemático y el PCb de una ampliación; desde  aquí le doy las gracias por su trabajo.

He aquí el esquema:

El esquema es sencillo, 2 memorias que van sus correspondientes buses de datos, direcciones y control, y todo ello al conector dedicado del SAM.

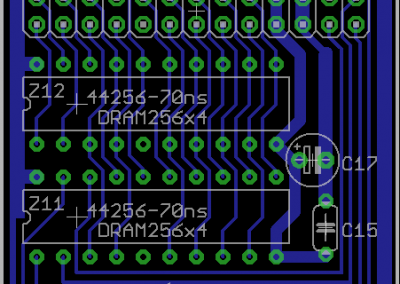

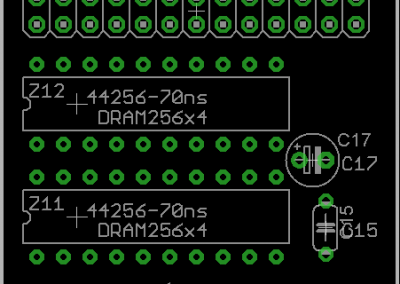

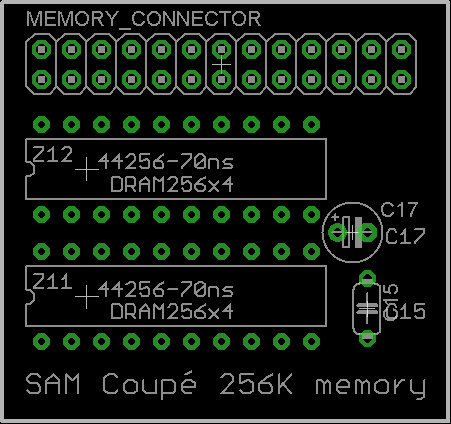

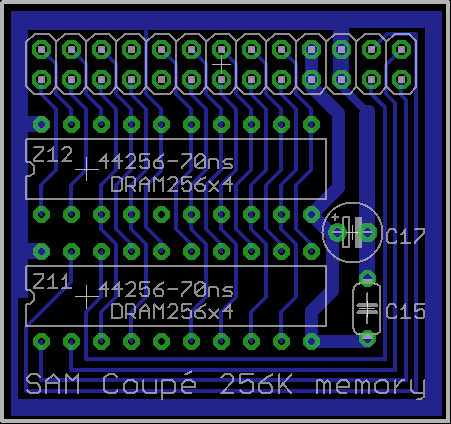

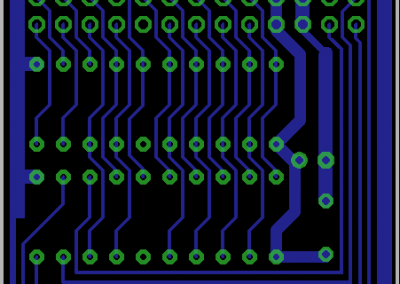

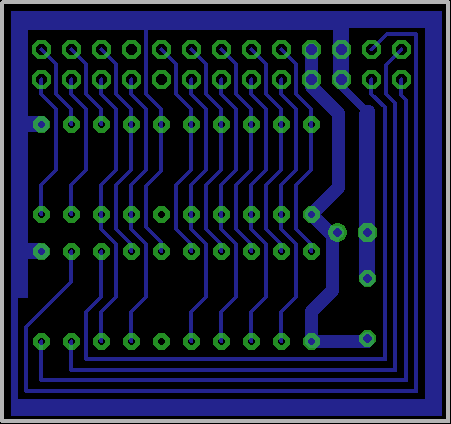

Veamos ahora el  PCB:

Como podemos ver, el PCB diseñado por velesoft es de simple cara. Por tanto no sería difícil de realizar con métodos artesanales como película fotosensible e insoladora, por transferencia de tóner con una plancha o incluso dibujando las pistas a mano con rotulador indeleble.

En mi caso al tener disponibilidad de un mini fresadora, he decidido hacerlo por CNC.

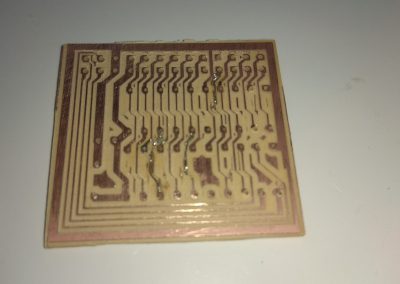

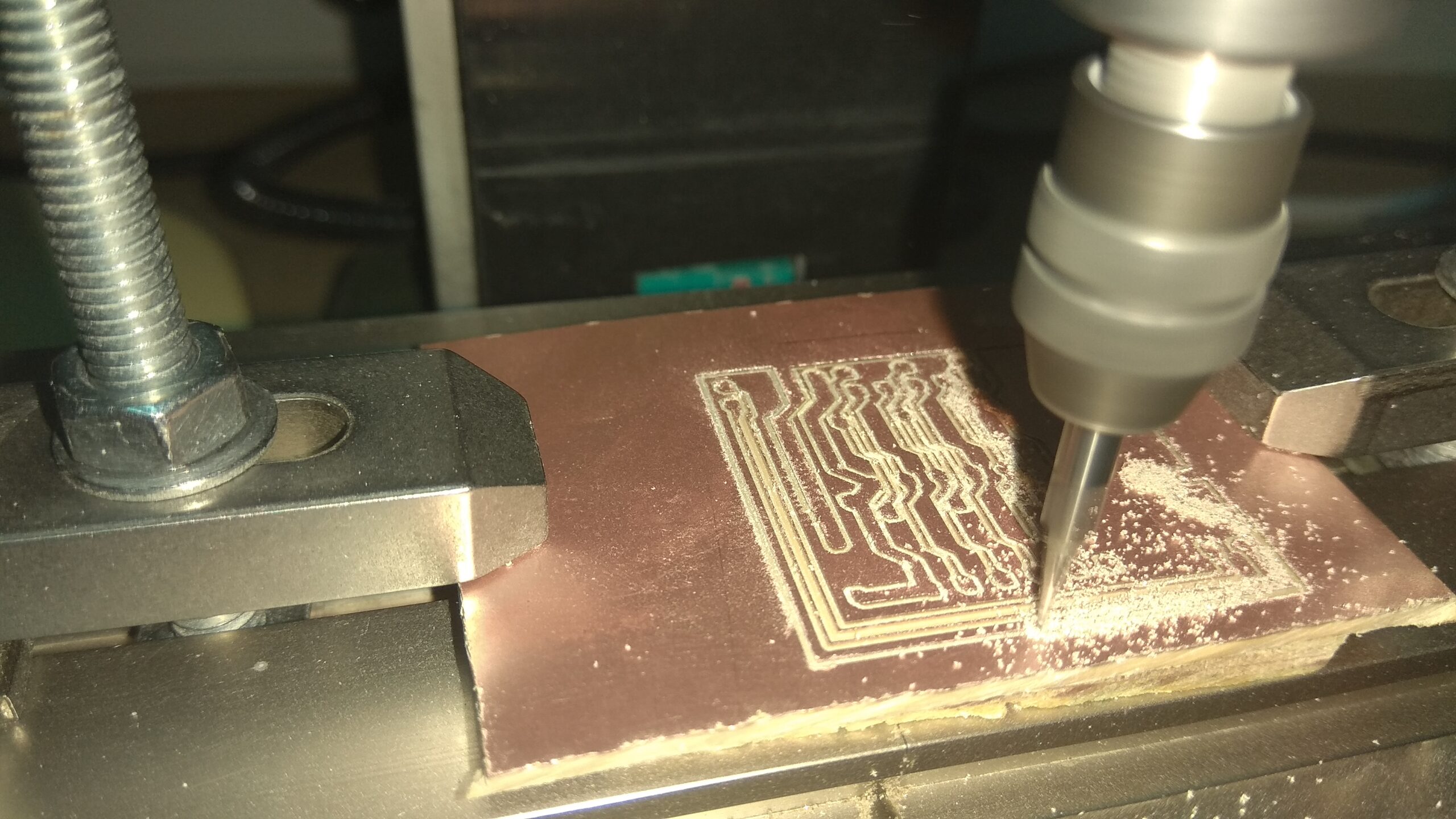

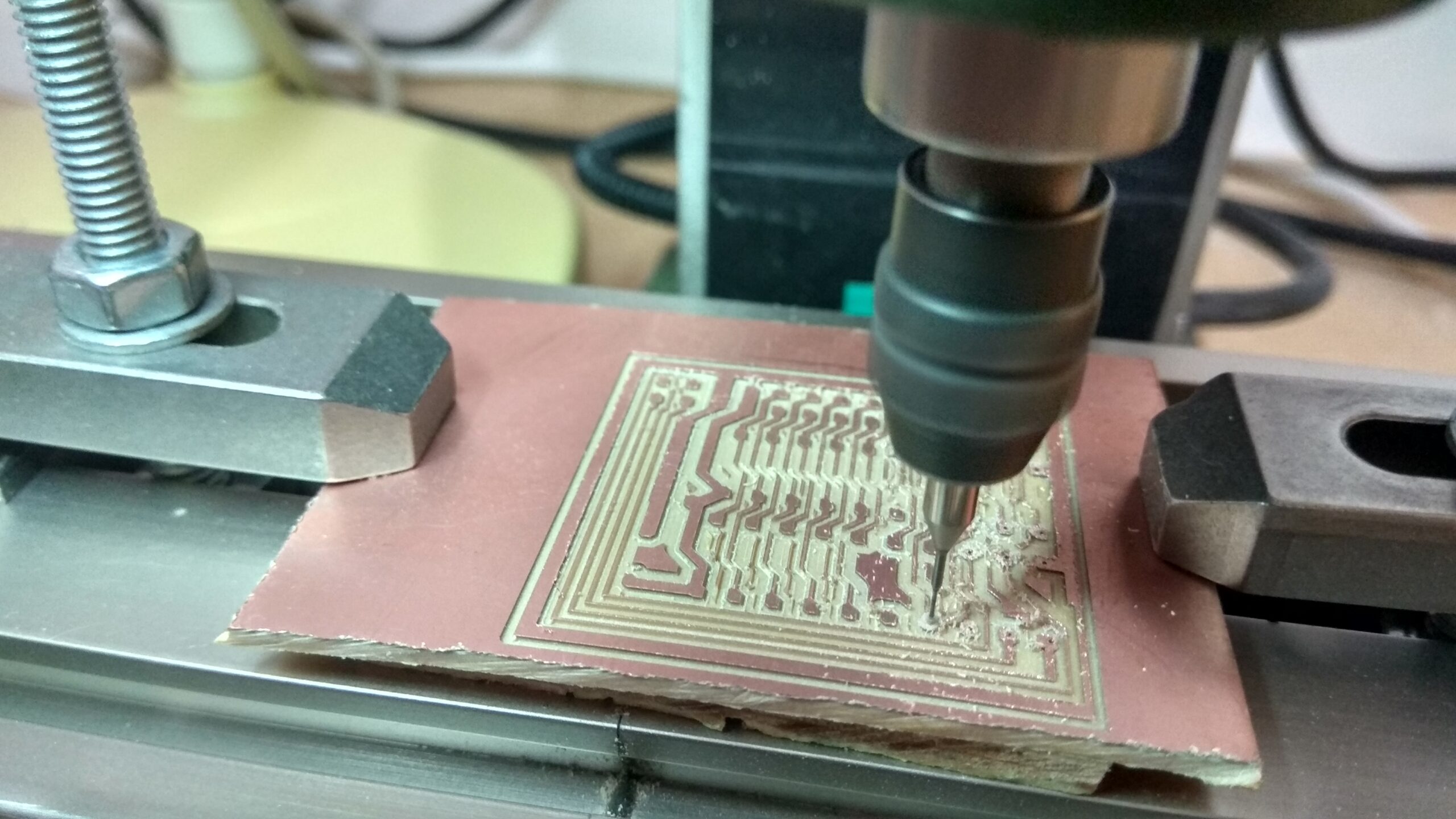

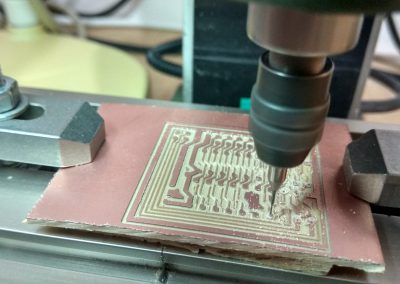

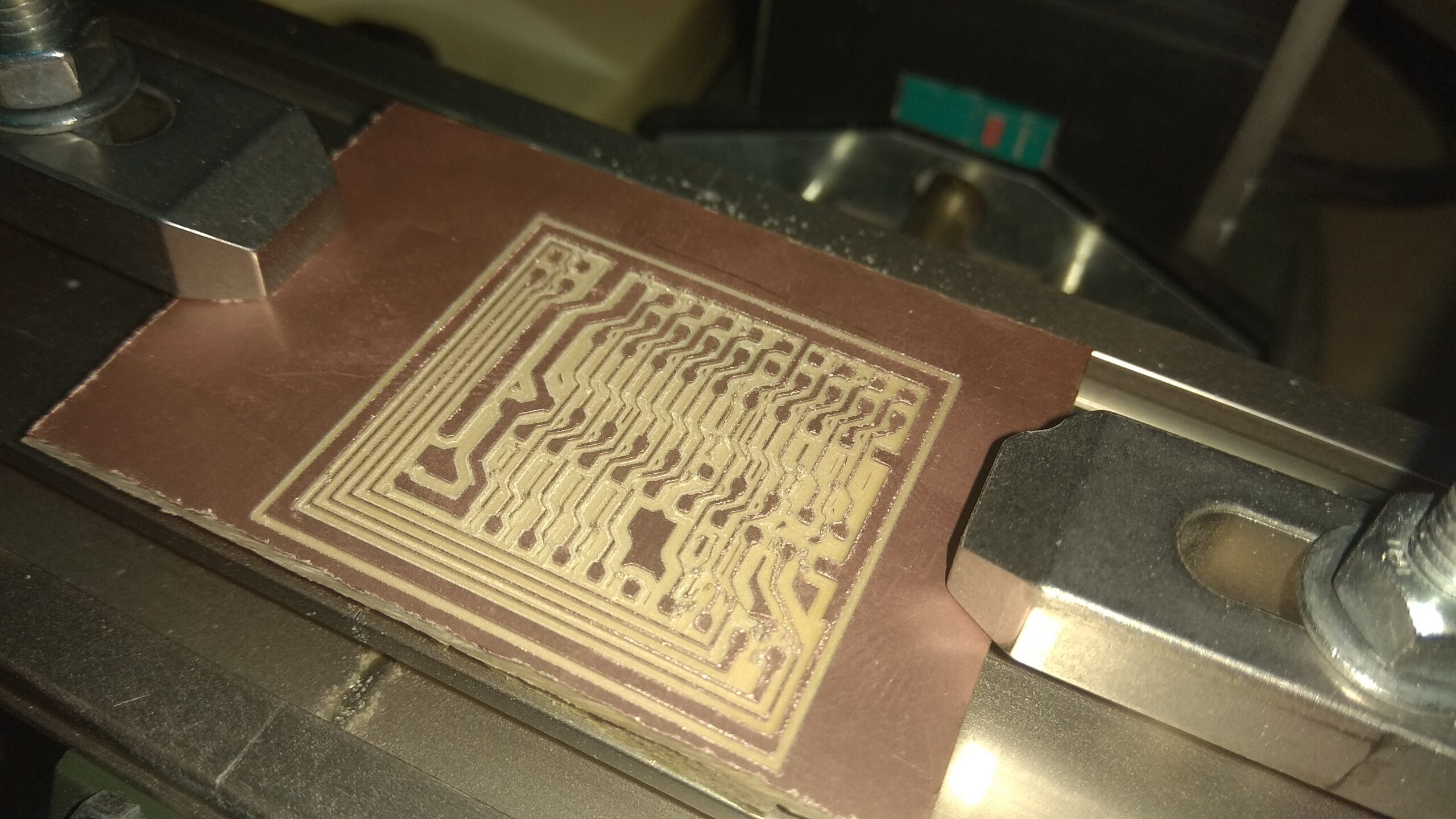

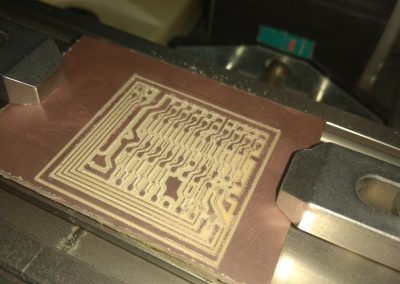

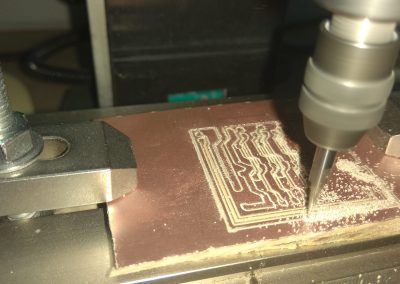

Vemos unas fotos del proceso de fabricación:

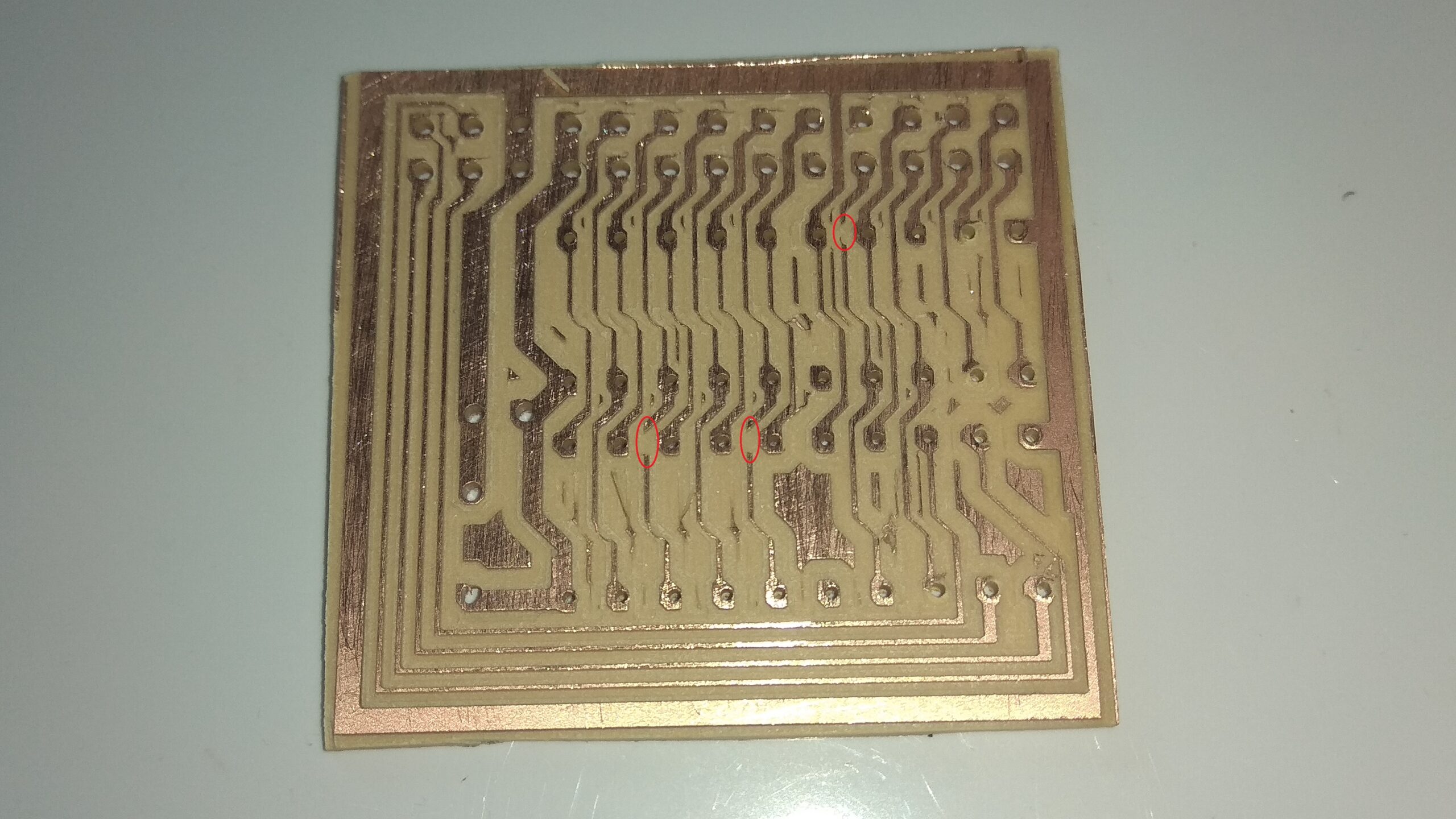

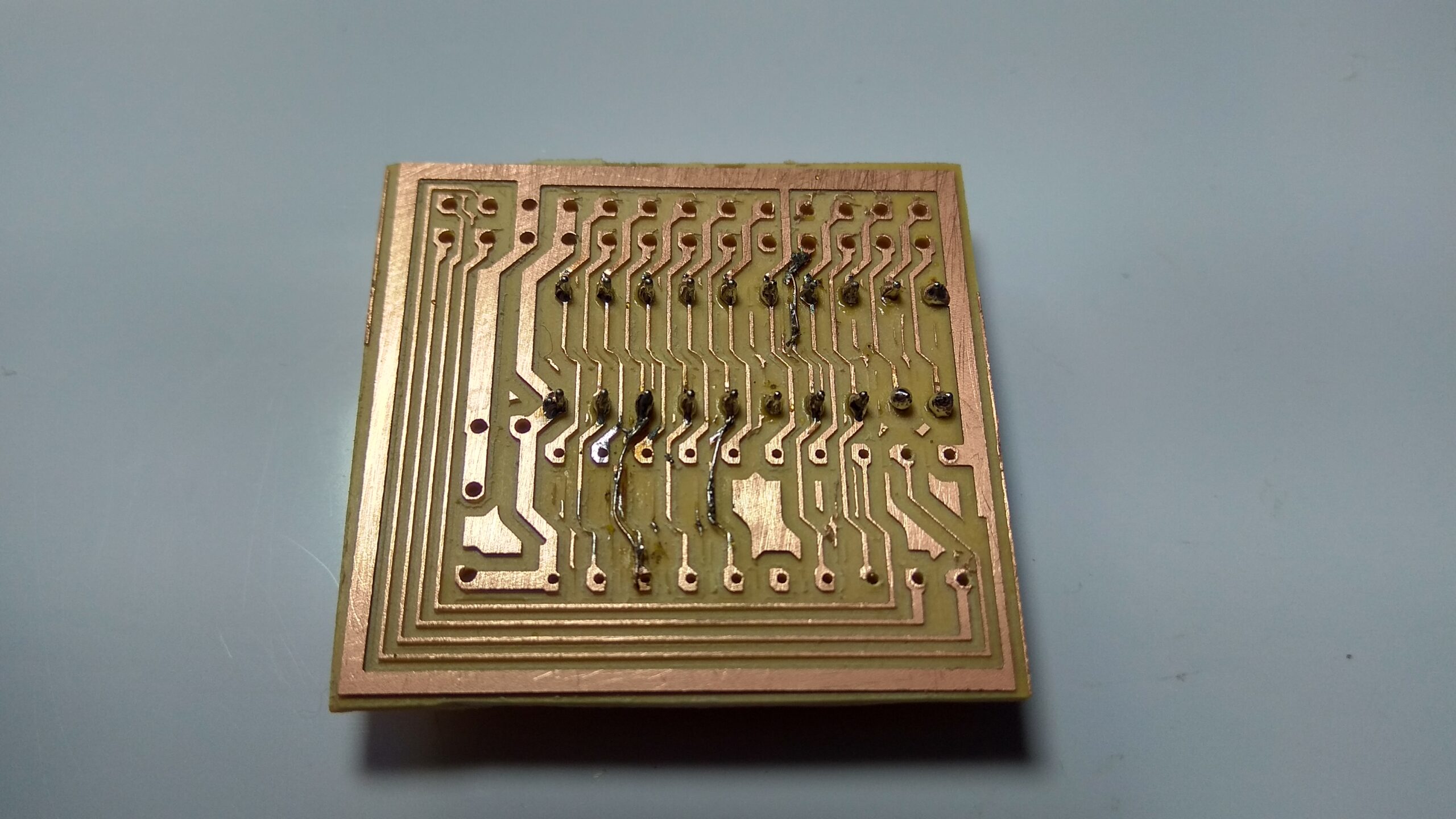

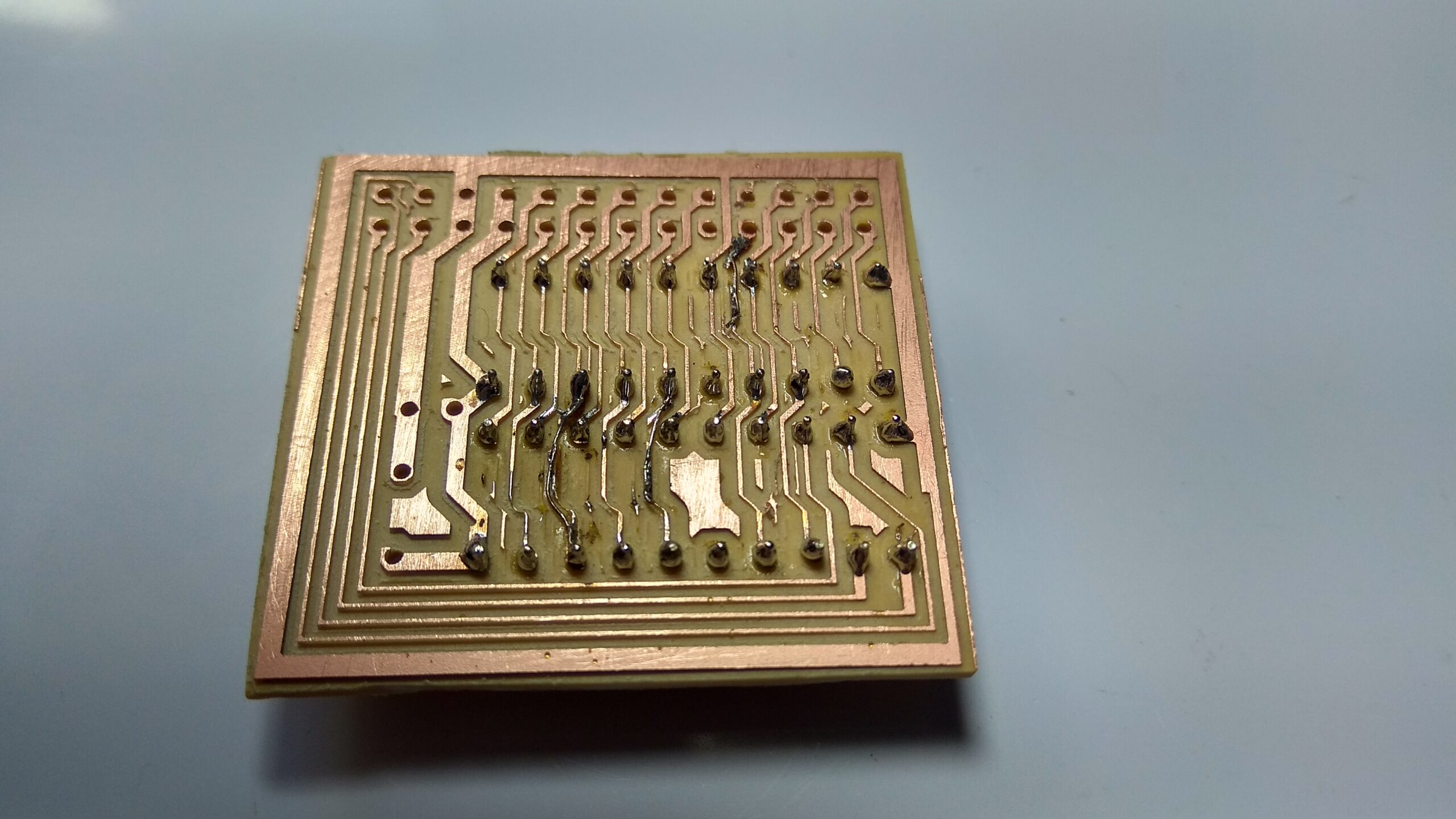

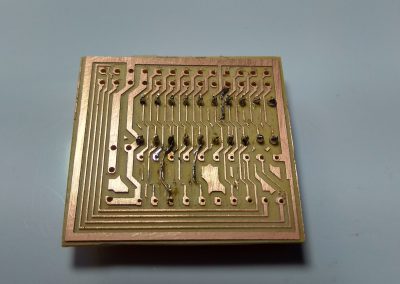

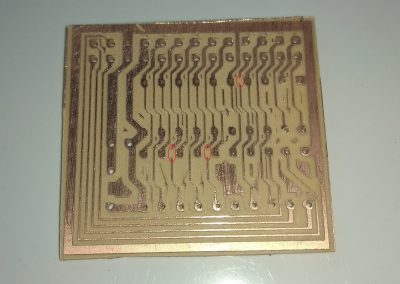

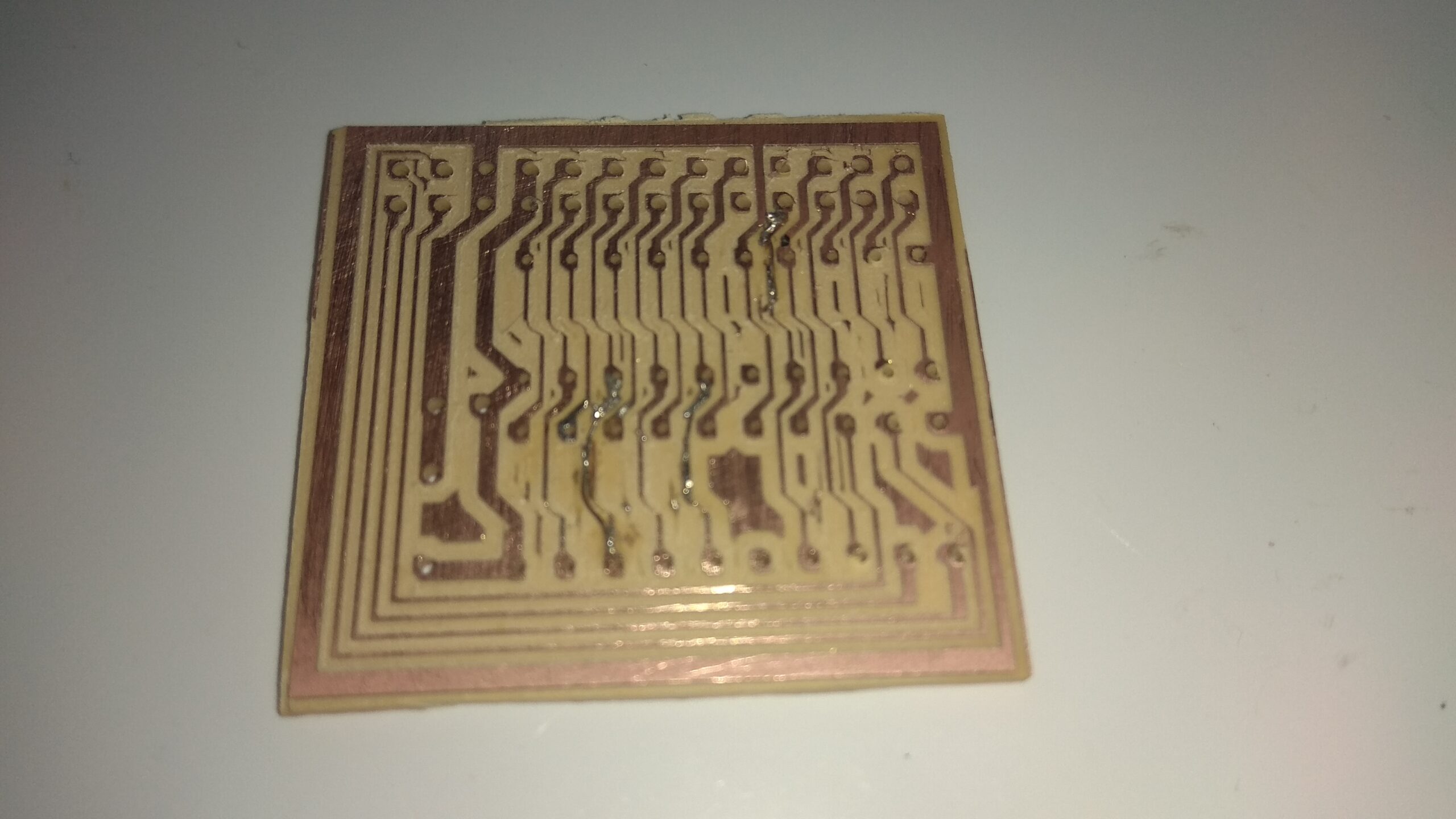

Se puede observar que por algún error bien de elección de herramienta o de generación del CNC se me han cortado 3 pistas que he reparado soldando hilos de cobre entre las zonas cortadas.

Luego he revisado la ausencia de cortos y derivaciones con un polímetro..

Elementos de montaje:

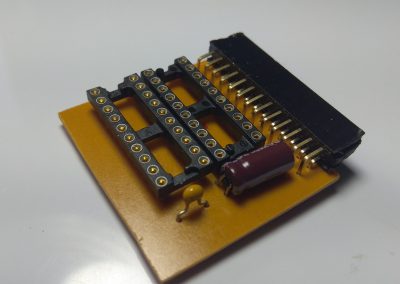

A falta de recibir las memorias, instalaré todo lo demás. Recomiendo usar zócalos dip para poder cambiar las memorias en caso de venir defectuosas.

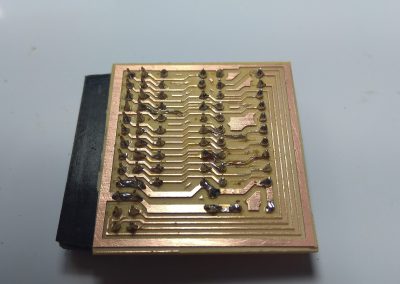

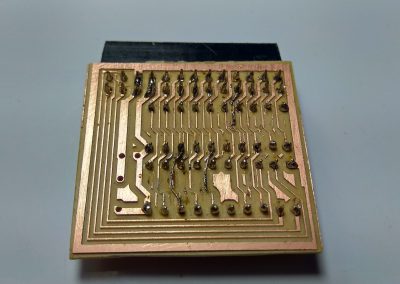

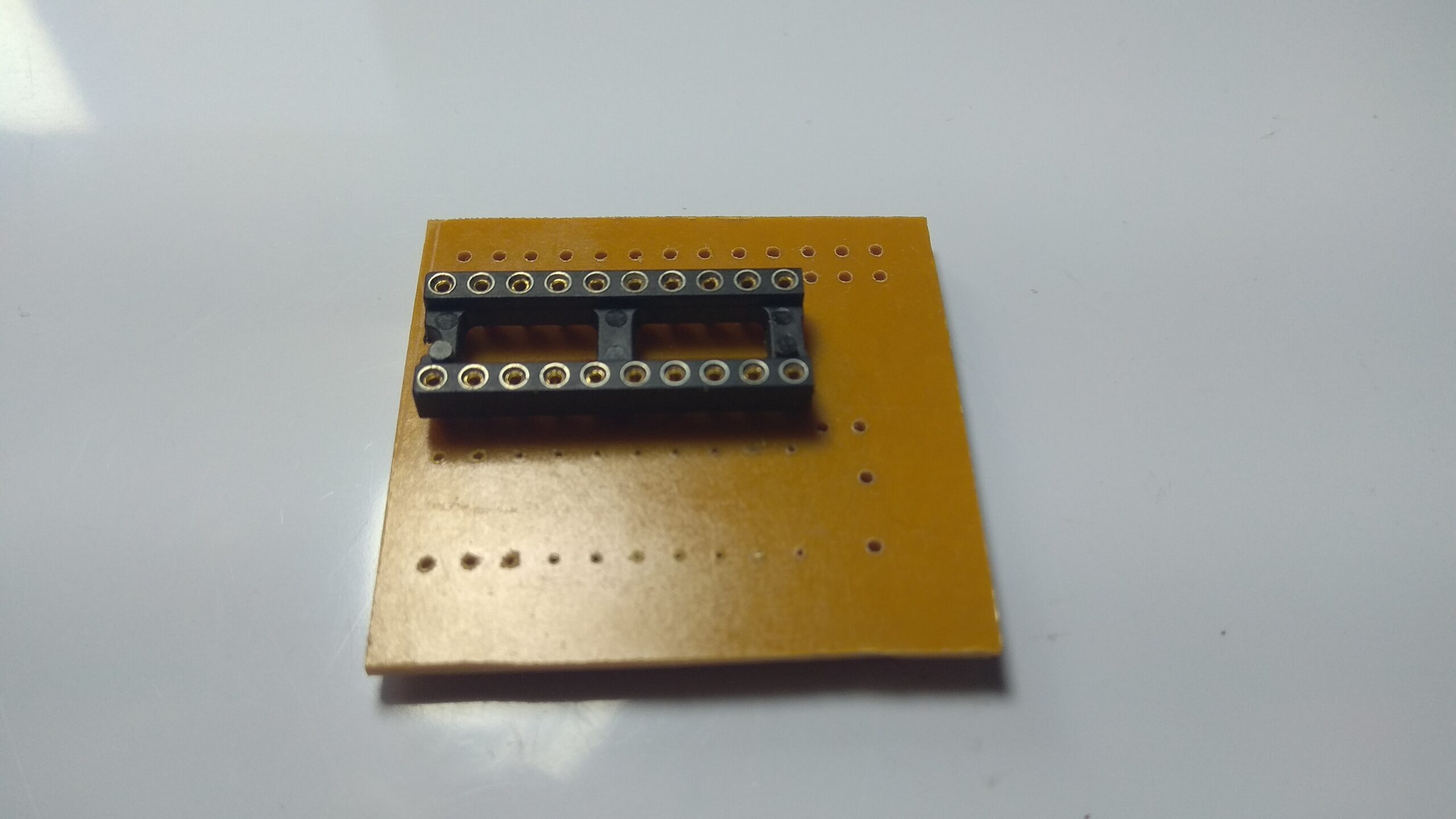

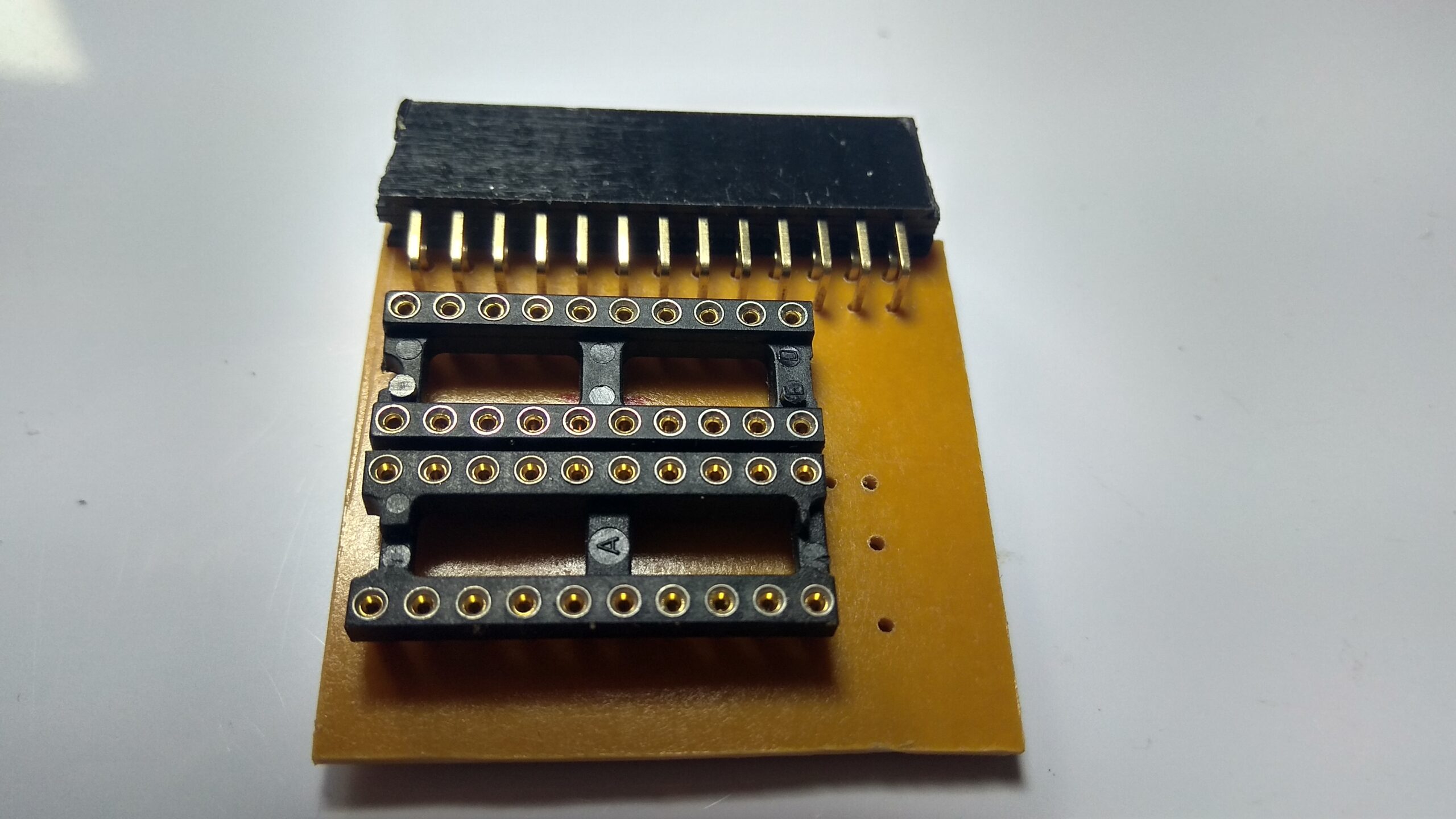

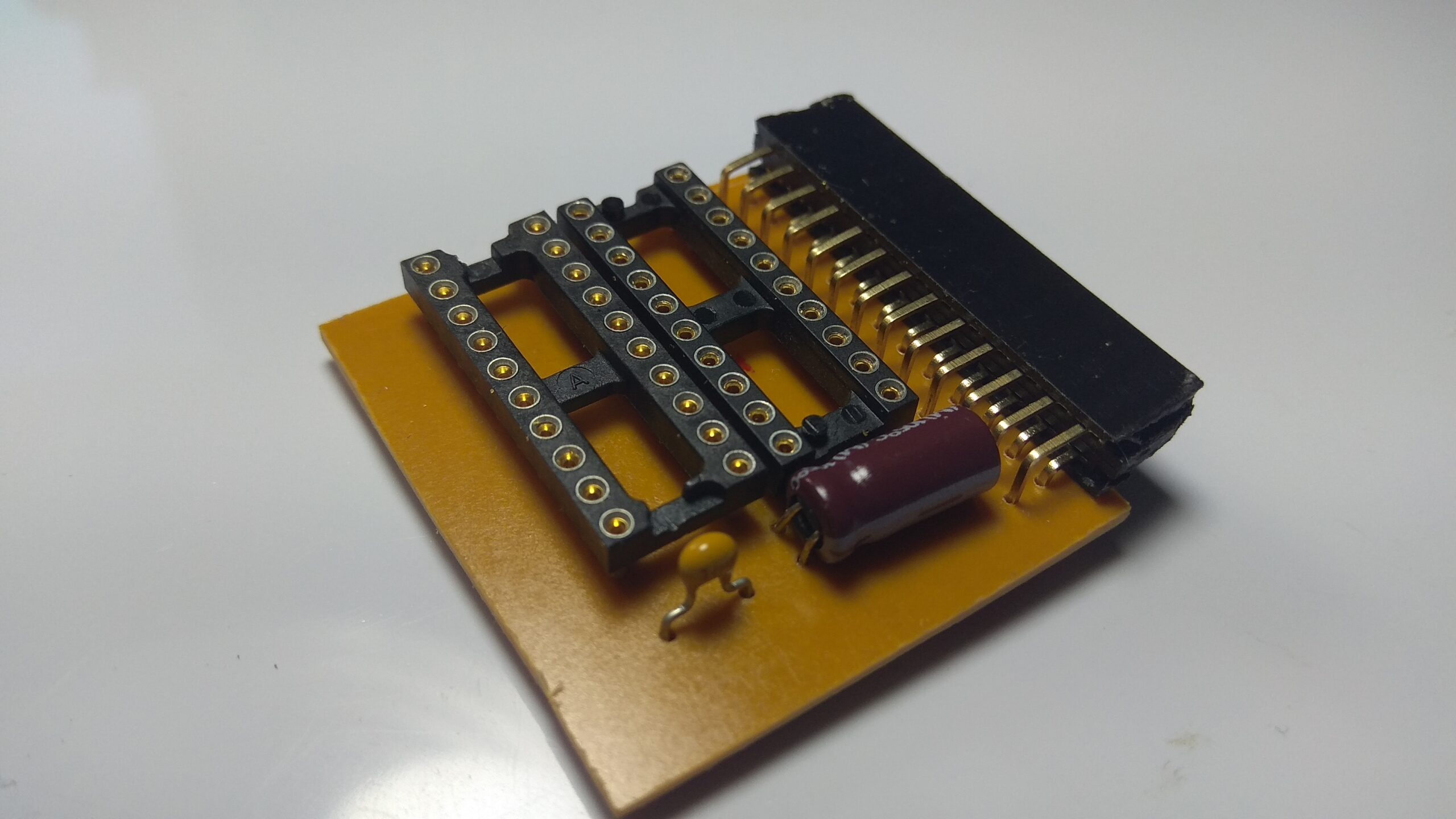

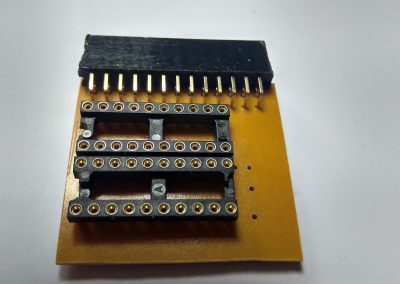

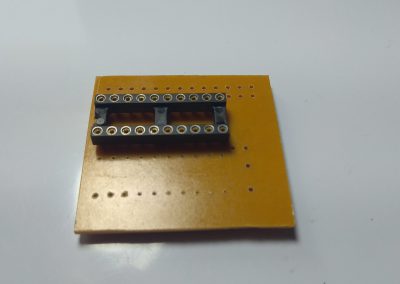

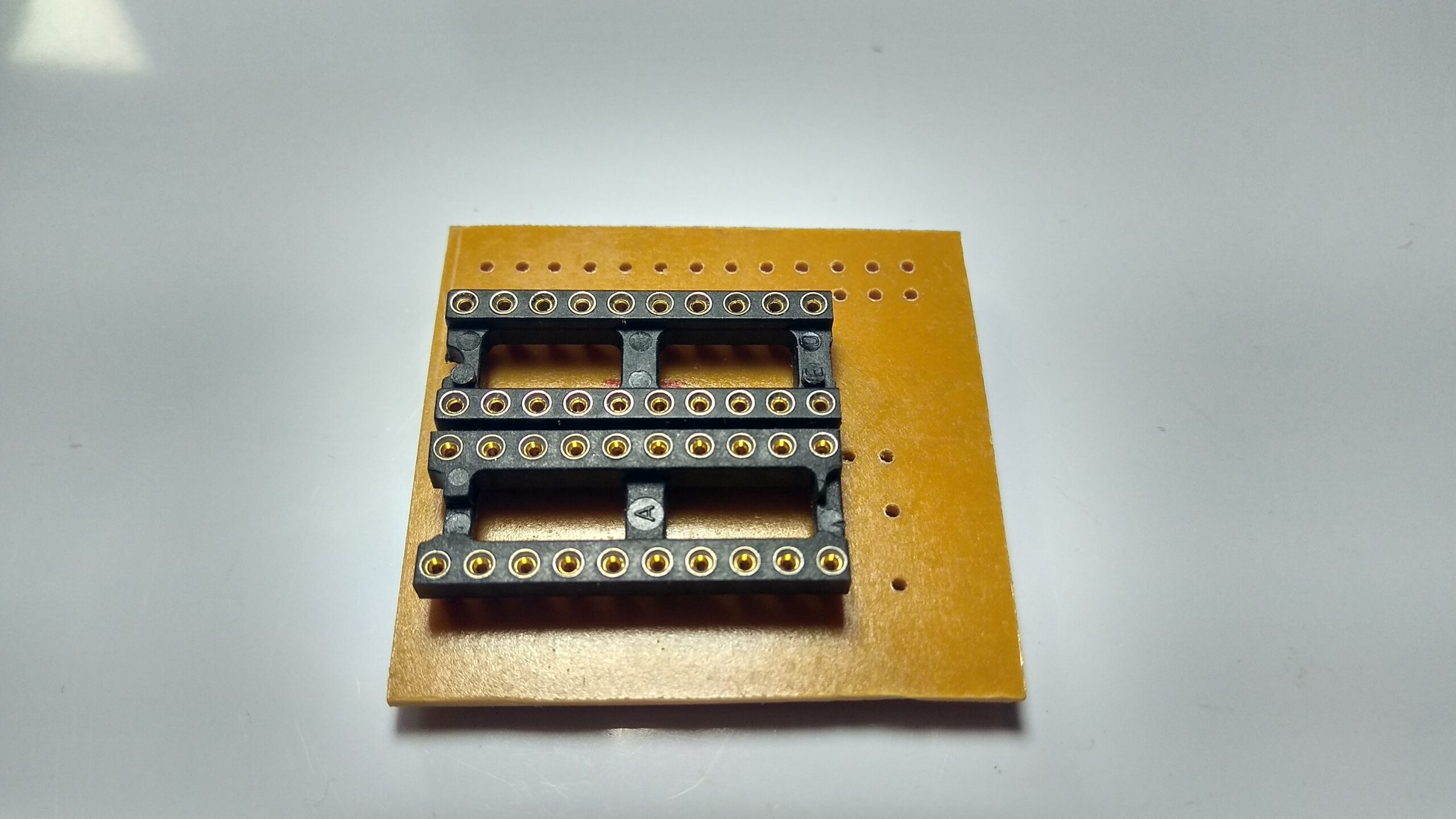

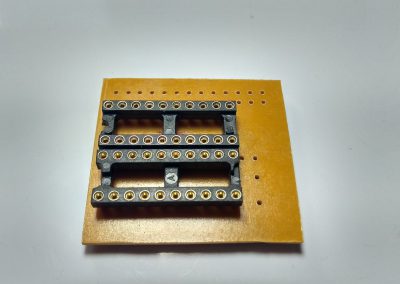

Veamos el proceso de montaje:

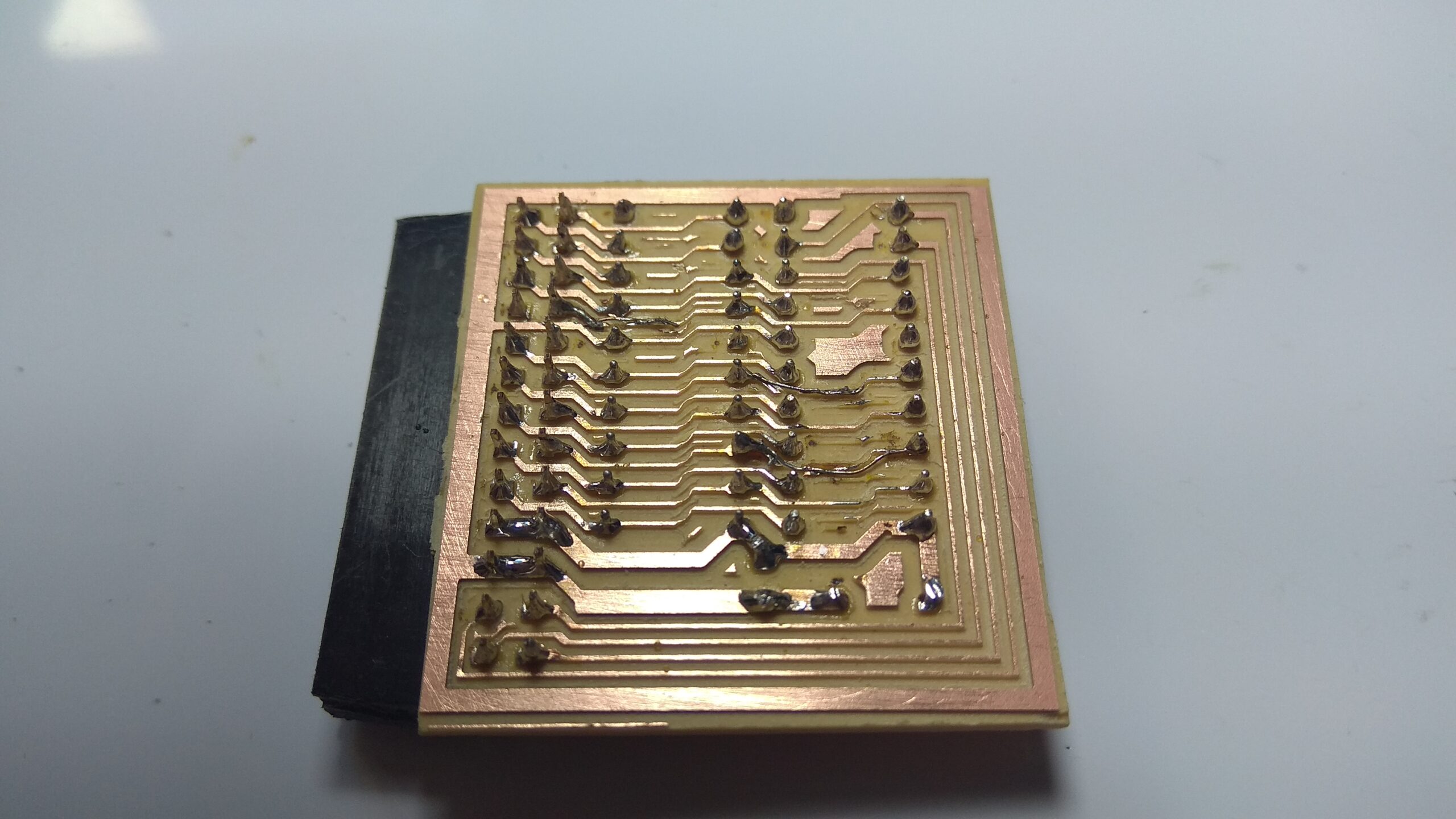

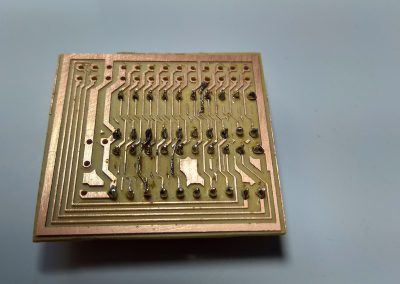

Montaje:

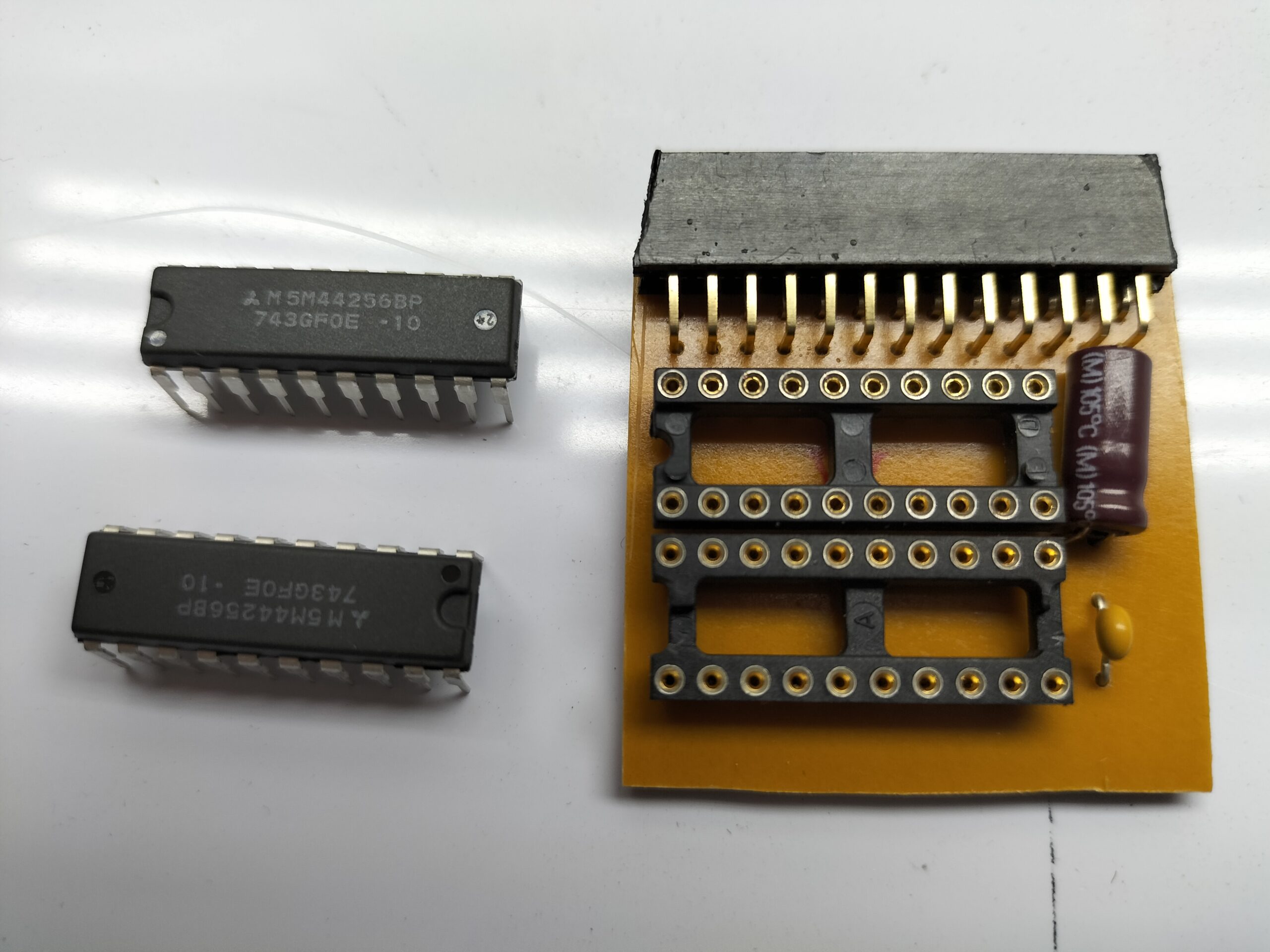

Ahora a esperar a las memorias.

…….

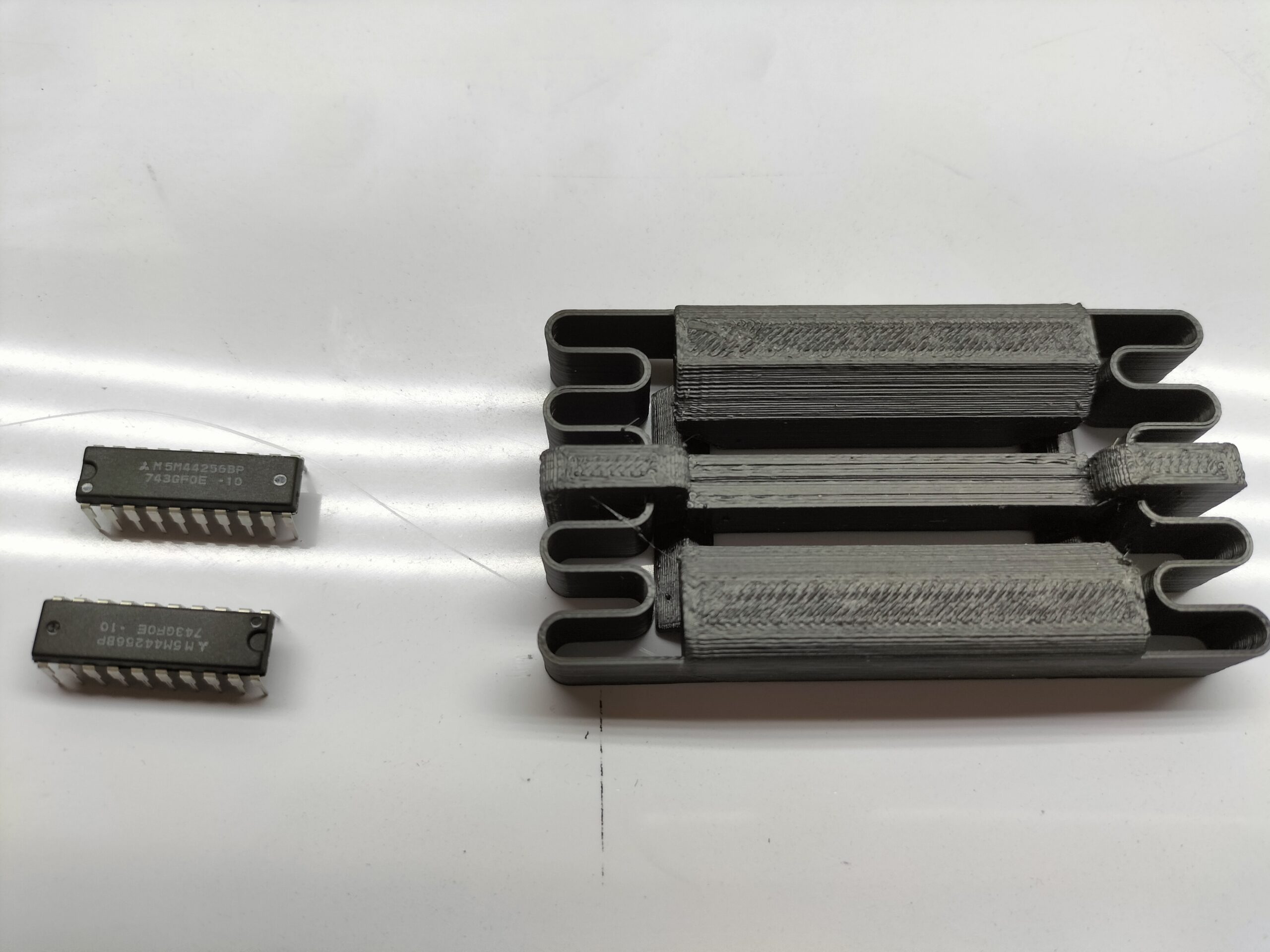

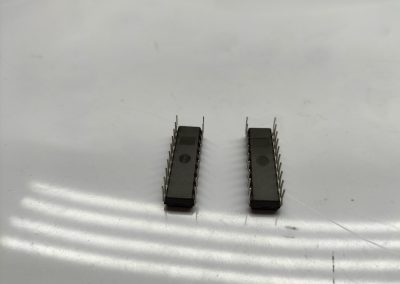

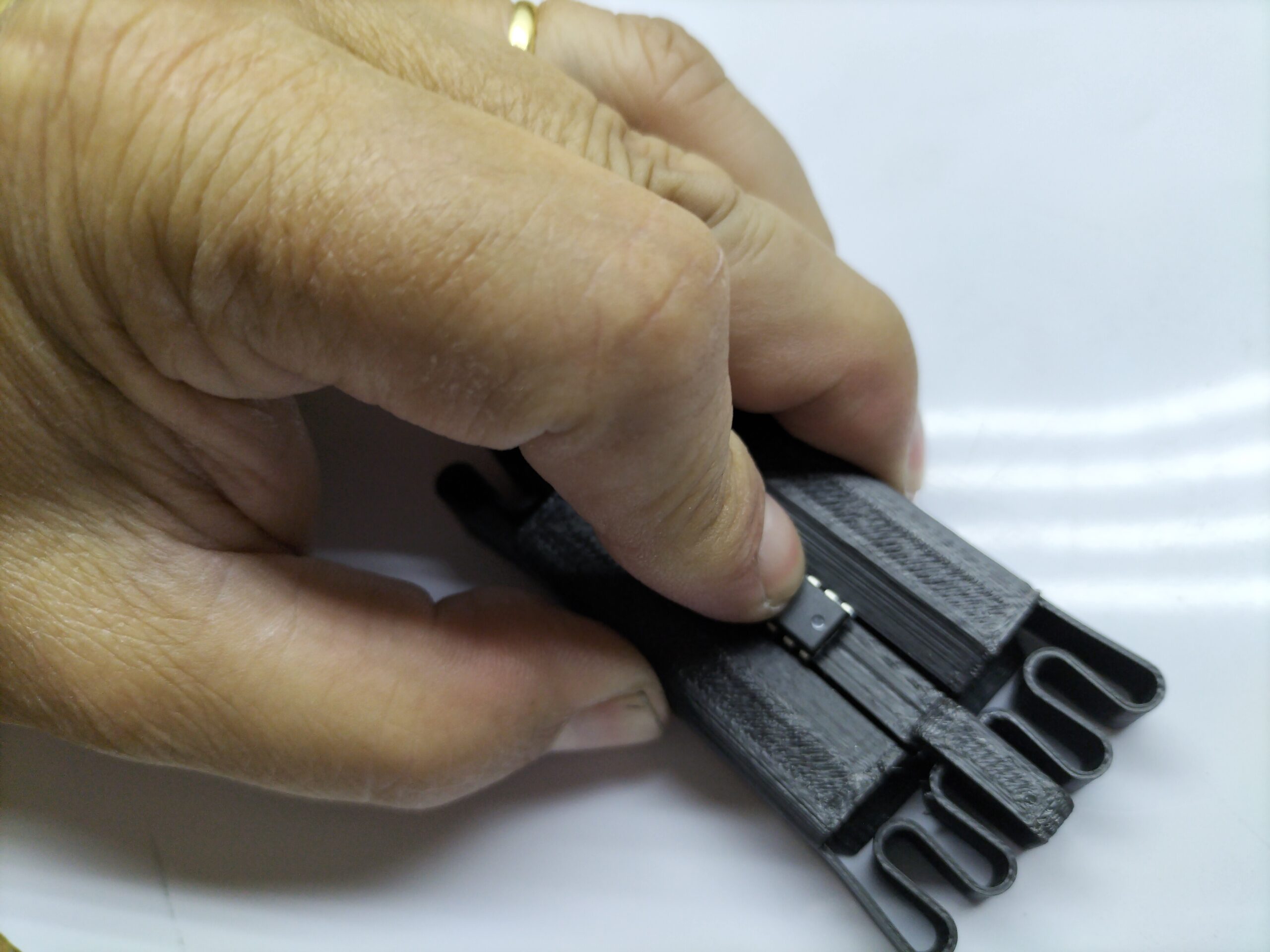

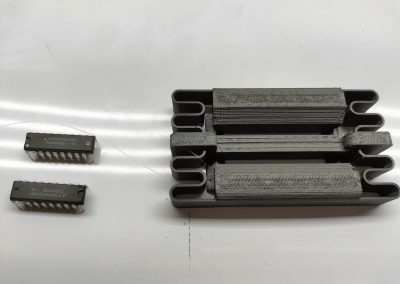

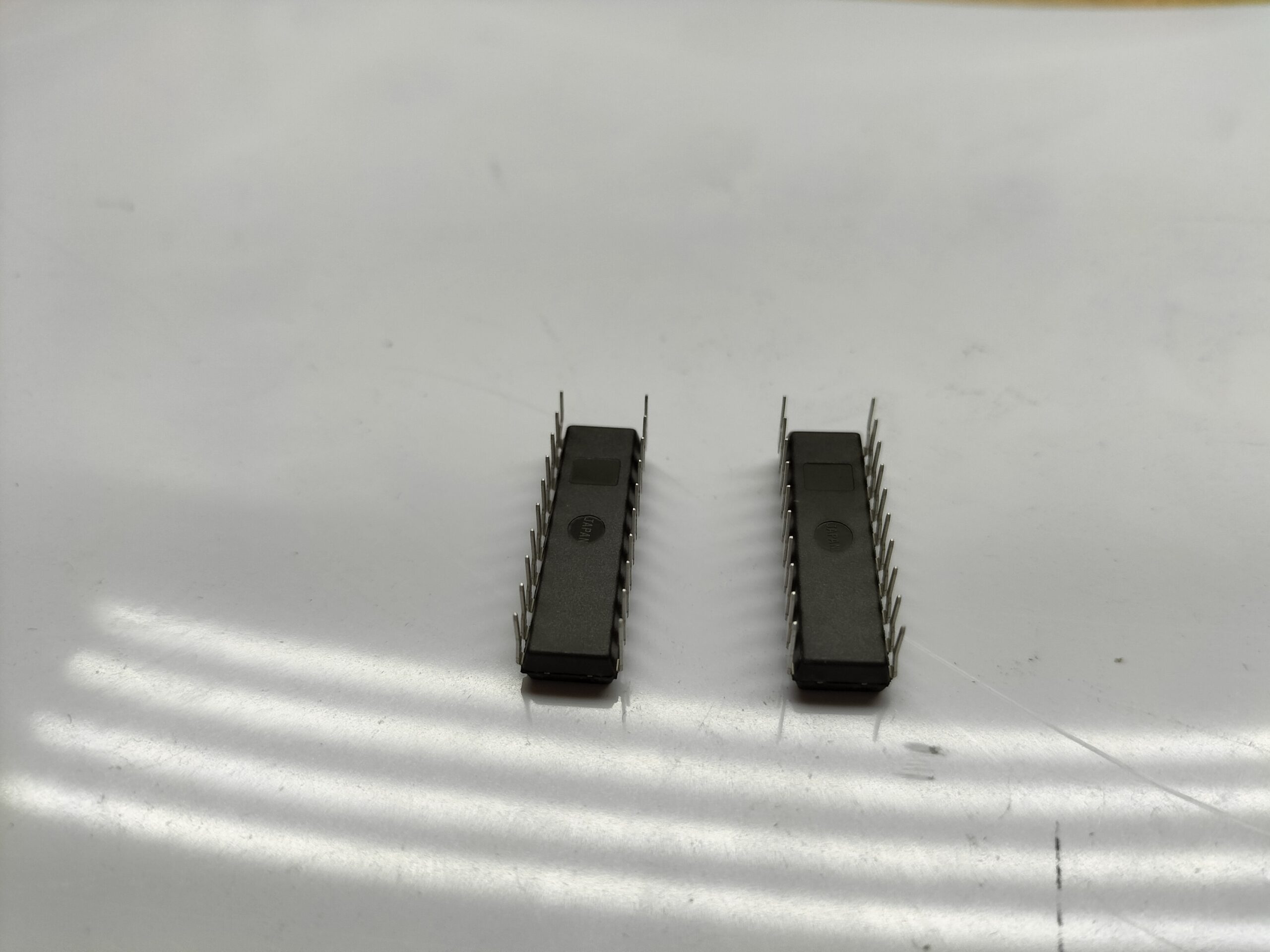

Llegarón.

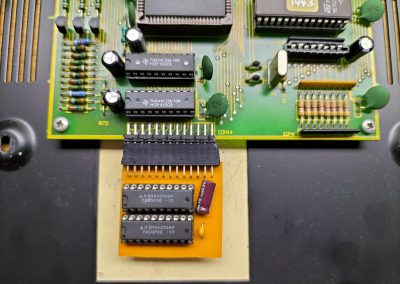

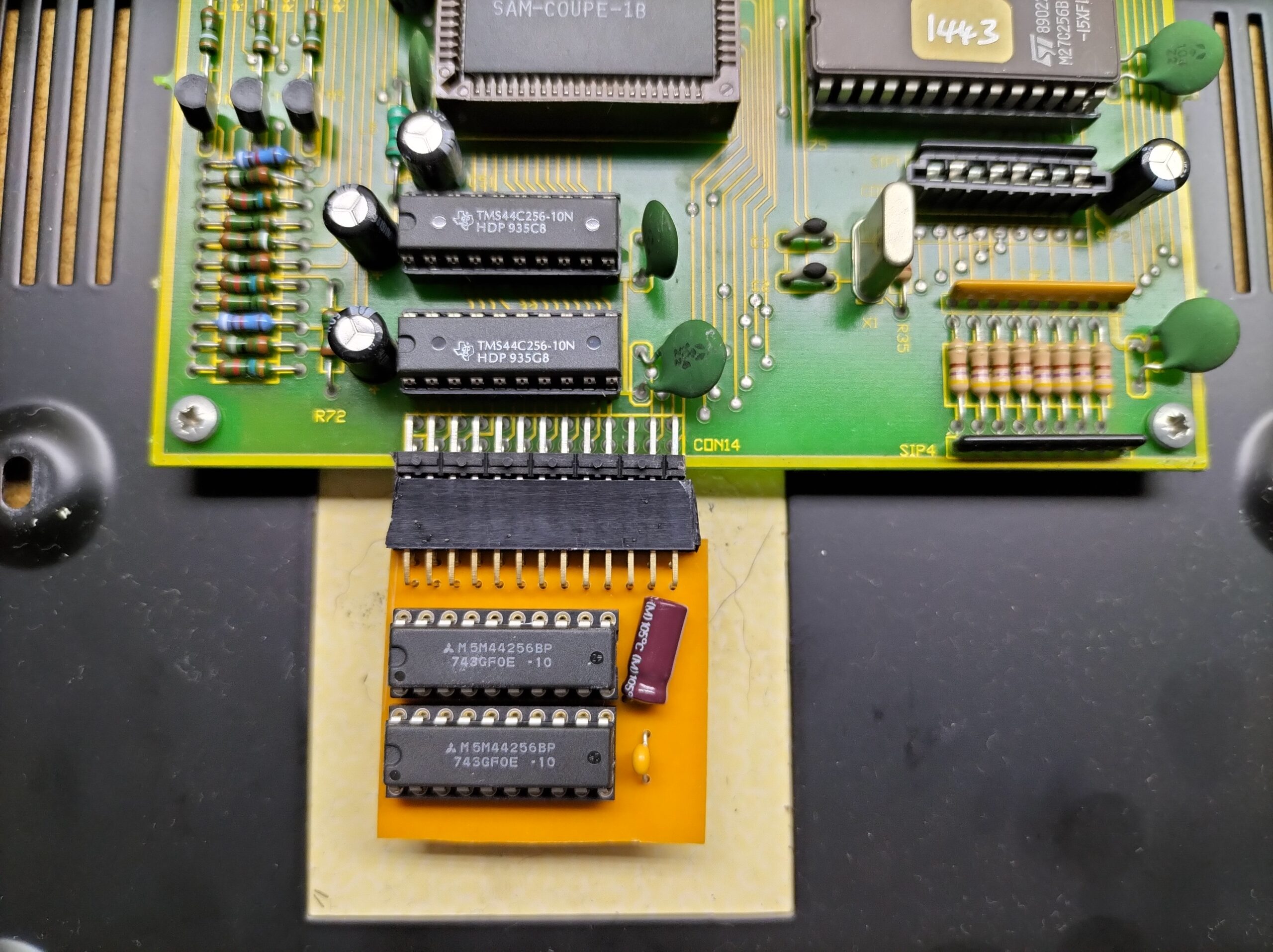

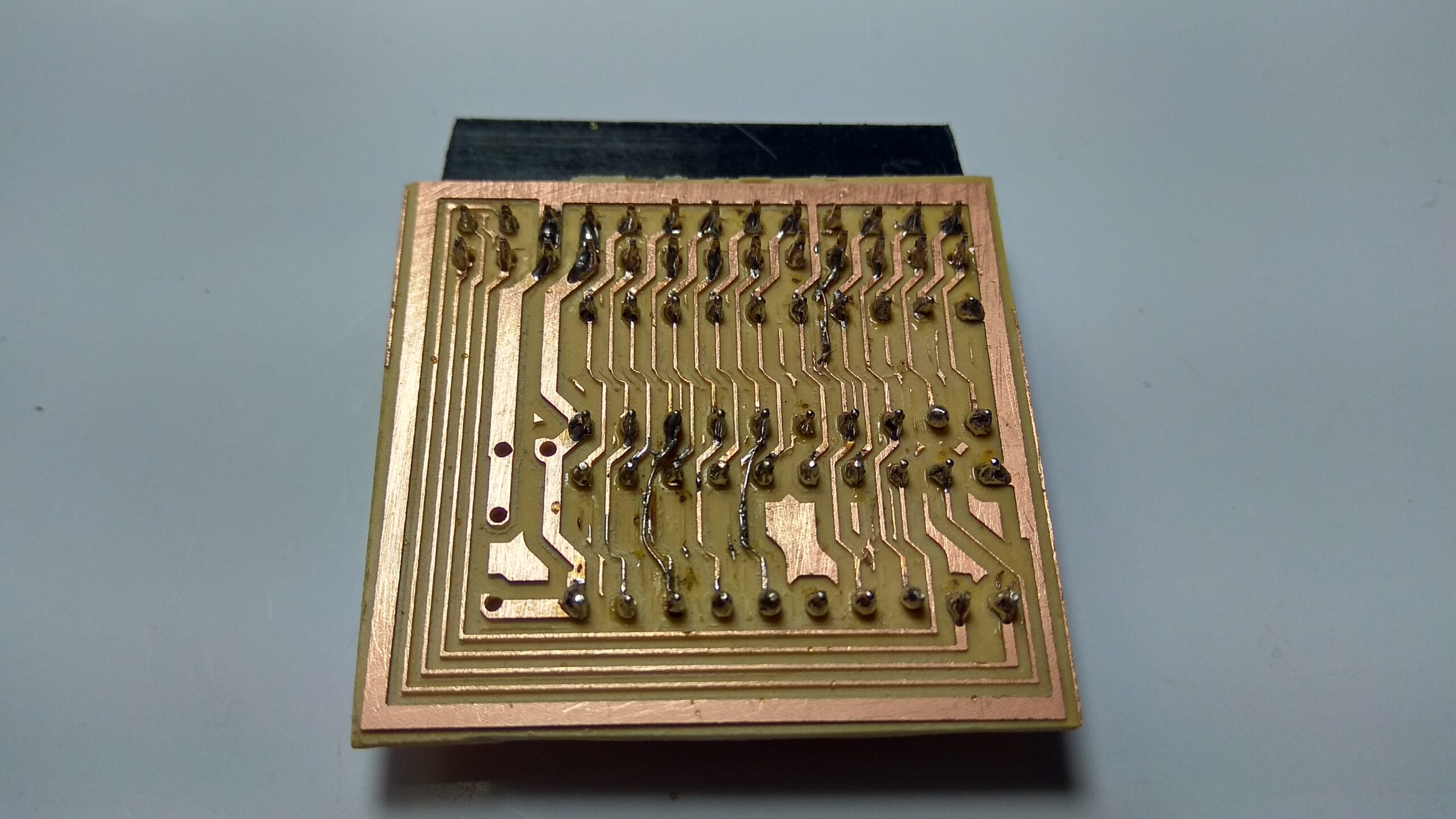

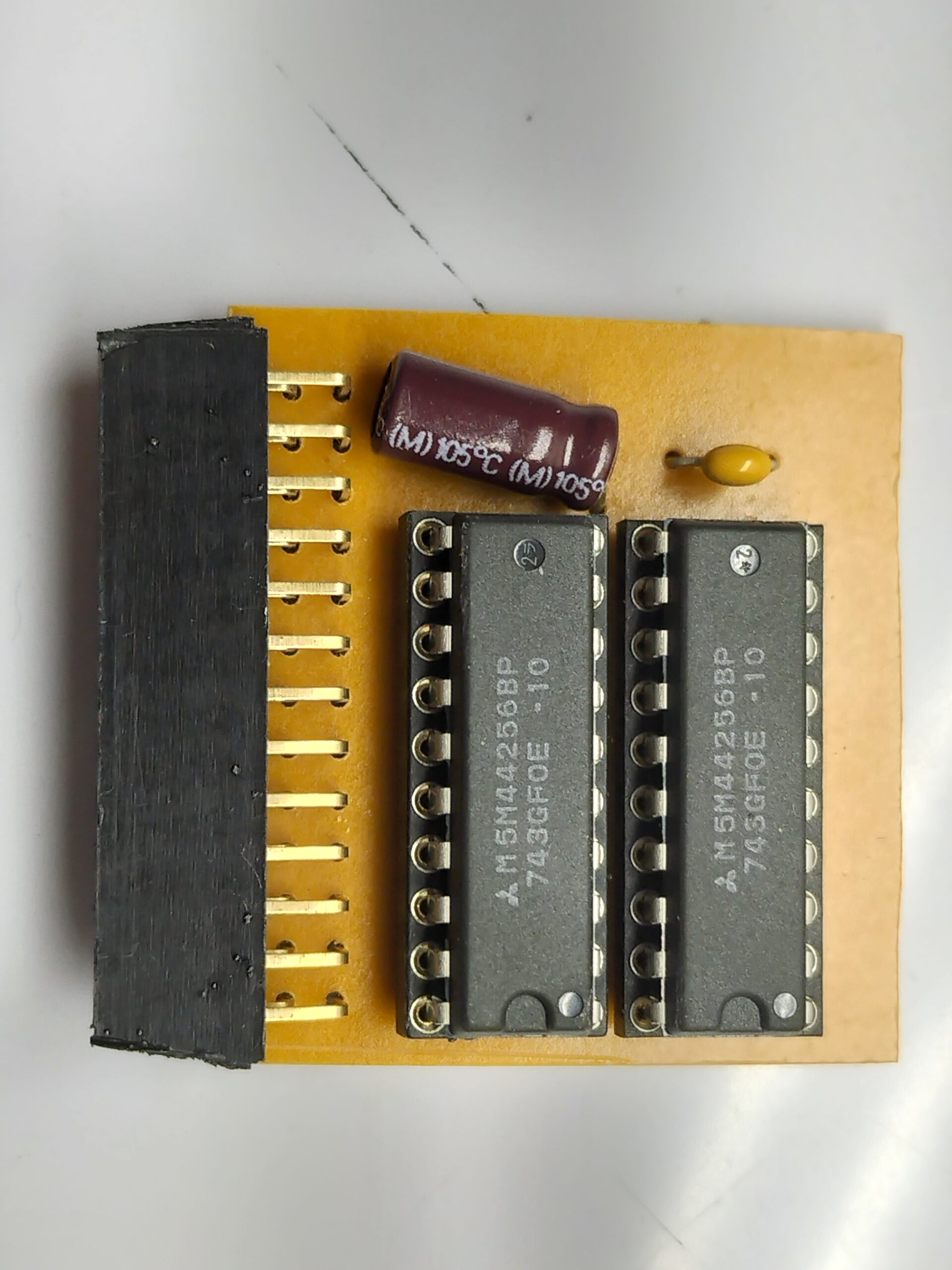

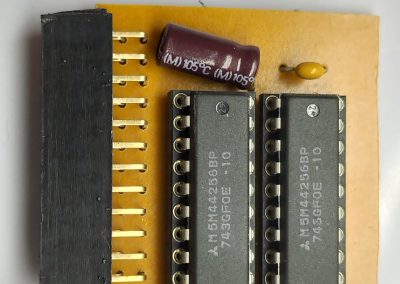

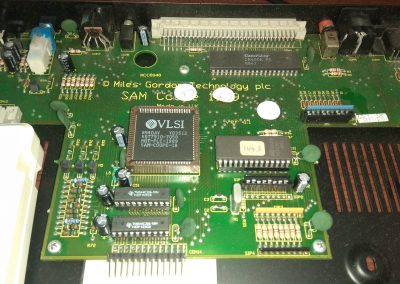

Terminamos el momtaje y lo colocamos en el SAM:

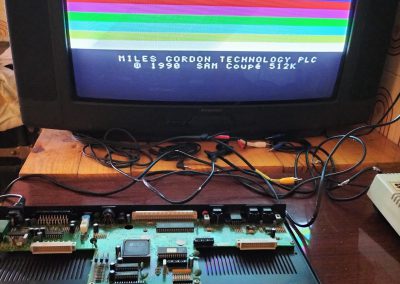

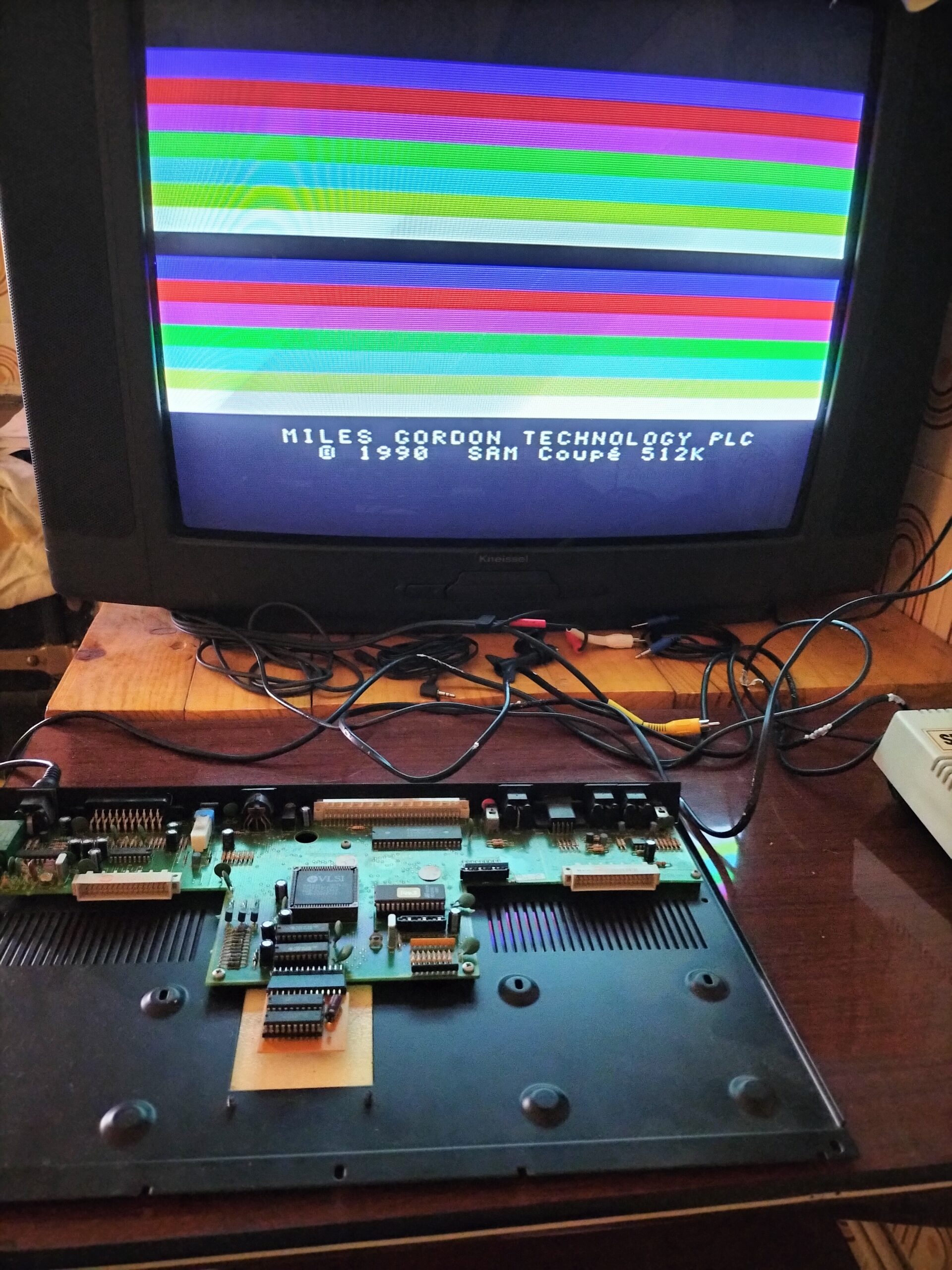

Misión cumplida; ya tenemos 512 KB en nuestro SAM.

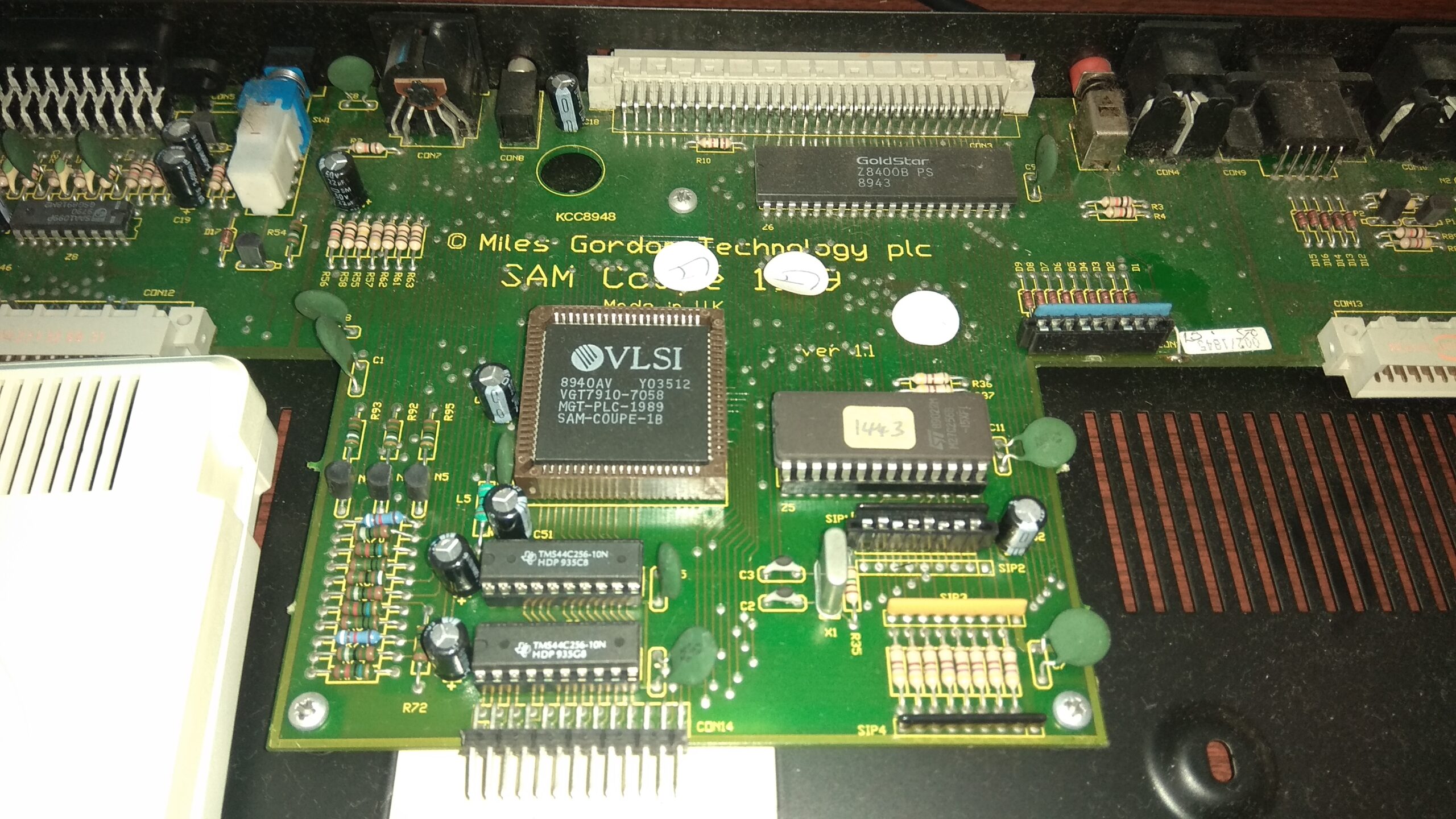

Obviamente me faltó indicar que tenemos que abrir nuestro SAM tal y como hicimos en la anterior entrada del blog Reparación disquetera de un Sam Coupé

Y después de acoplar la ampliación de memoria montaremos nuestro SAM siguiendo el proceso inverso al del desmontaje evidentemente.

A continuación un vídeo en el que demuestro que la ampliación es reconocida por el SAM:

Lista de materiales:

• 2 memorias M5M44256 (Z11 y Z12)
• 1 condensador electrolítico de 22 uF 10 v (C17)
• 1 condensador de 100nF 100 nF (C15)

Descargas:

• Fotolito
• Ficheros Gerber para hacer PCB
• Código G (CNC)
• Ficheros Eagle de página de velesoft
