En este mini montaje solo nos limitaremos a ensamblar una serie de elementos sin siquiera usar el soldador. El propósito en montar en un pequeño dispositivo un emulador de nuestro querido ZX spectrum.

Para ello vamos a dividir el proceso en 3 fases:

Preparación de la SD.
Impresión de la caja. (Opcional, tambien la puedes comprar)
Montaje de todos los elementos y probar.

1.- Preparación de la tarjeta SD:

El proceso a seguir será:

Descargar imagen
Descargar software para formatear y quemar SD.
Disponer de un S.O. linux (Ubuntu por ejemplo) para redimensionar la partición de la SD y copiar nuestros juegos.

Para empezar hemos de descargar la imagen que contiene el Sistema Operativo y el emulador. Dicha imagen se la envio a quien este interesado por email si dejas algún comentario. La razón de no enviar juegos es que creo que aún hay compañías como Microsoft que tienen los derechos sobre los juegos de la compañía rare (antes Ultimate play the game), por tanto no quiero fomentar la piratería pero buscando en páginas como «the world of spectrum» y otras podrás descargar cantidad de juegos y utilidades.

La imagen pesa unos 3,8 GB para que quepa en la mayoría de las tarjetas de 4GB (ya que muchas veces no llegan a 4GB por mucho que lo indique en la serigrafía). Con una tarjeta de 4GB tenemos aproximadamente 2GB libres para el funcionamiento del emulador y el Sistema Operativo, si vas a meter una gran cantidad de juegos es recomendable usar una SD de 8GB.

A continuación descargamos desde la página de Raspberry el programa Raspberry Pi Imager para formatear y grabar la SD con la imagen en su última versión o te dejo aquí la versión 1.6.2.

Esta es la página de descarga de Raspberry imager.

Después de instalar el programa seguimos las instrucciones de las siguientes imágenes:

FUSE_RPiZero_21

Icono Raspberry imager

FUSE_RPiZero_22

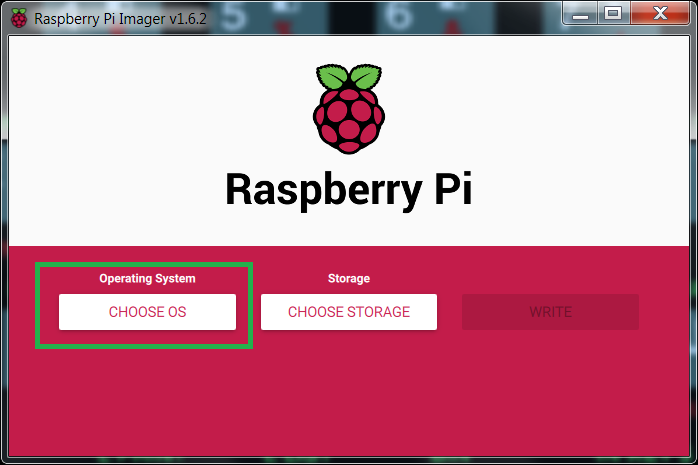

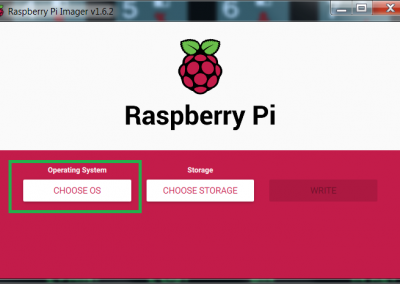

Seleccionamos botón de sistema operativo.

FUSE_RPiZero_23

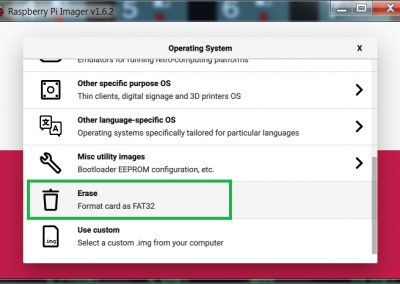

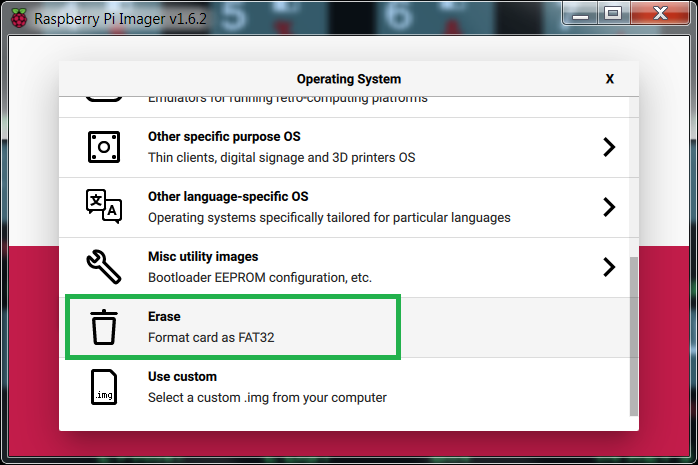

Seleccionamos Erase para formatear la SD.

FUSE_RPiZero_24

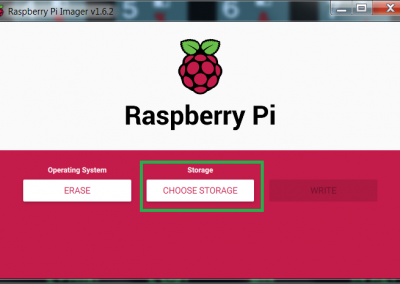

Seleccionamos Choose Storage para seleccionar nuestra SD.

FUSE_RPiZero_25

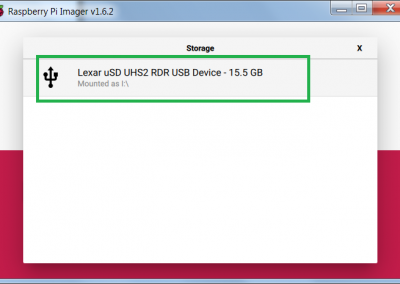

Marcamos nuestra SD introducida en mi caso con un adaptador USB.

FUSE_RPiZero_26

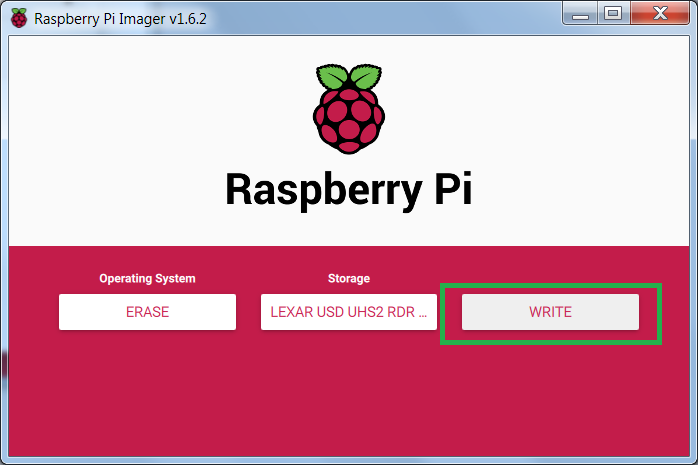

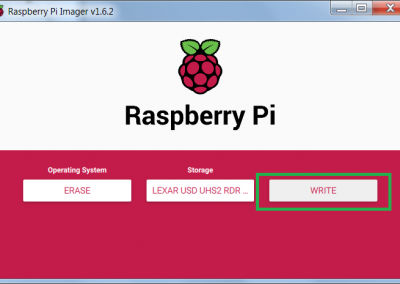

Damos a WRITE para iniciar el borrado.

FUSE_RPiZero_27

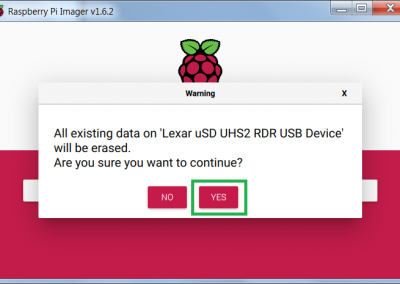

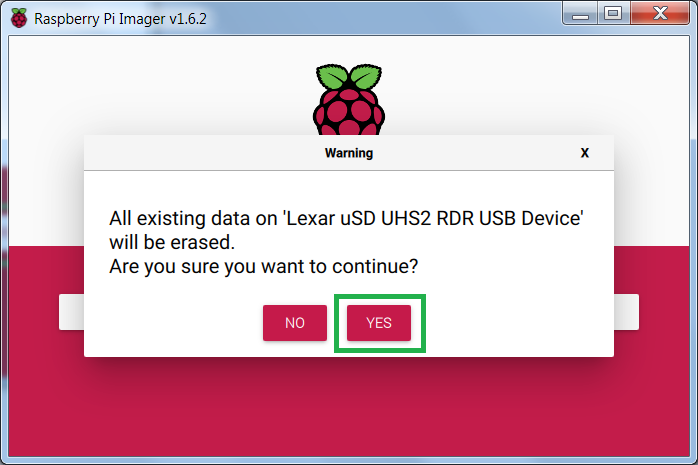

Por seguridad nos pide confirmación , damos a YES.

FUSE_RPiZero_28

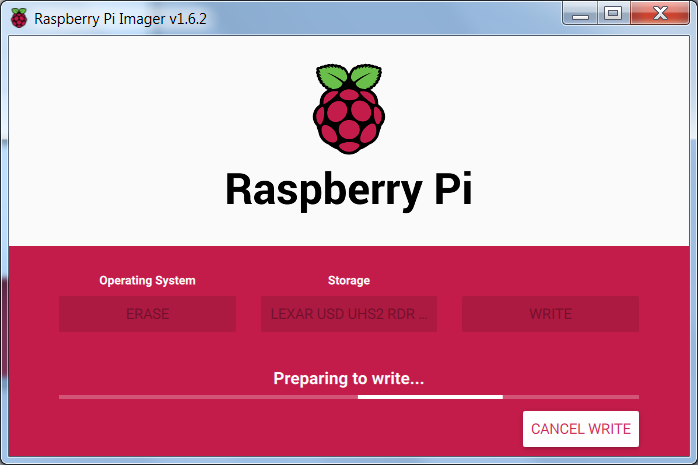

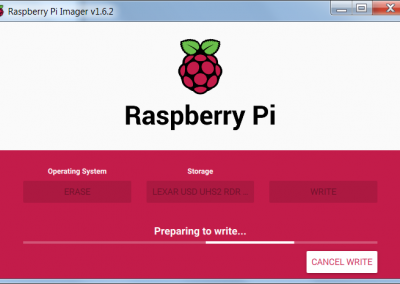

El proceso de formateo se inicia.

FUSE_RPiZero_29

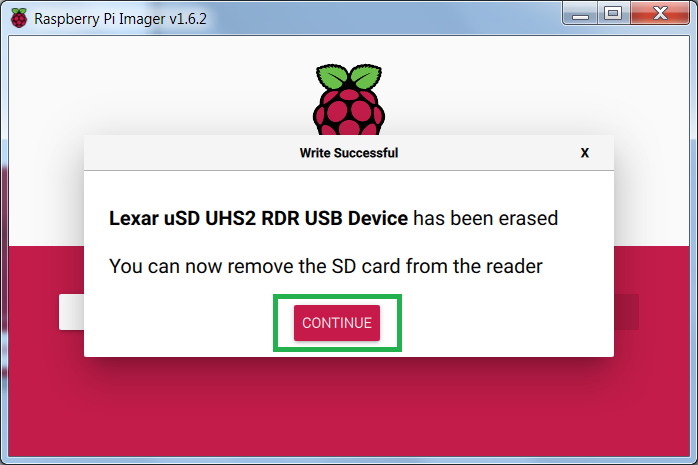

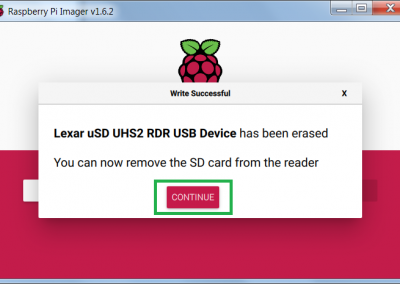

Cuando ha terminado damos a CONTINUE, ya está formateada.

FUSE_RPiZero_30

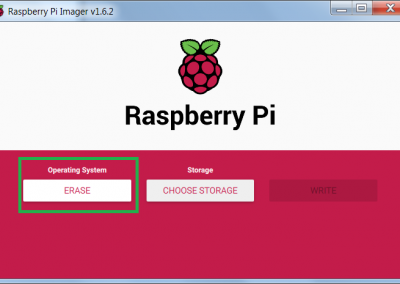

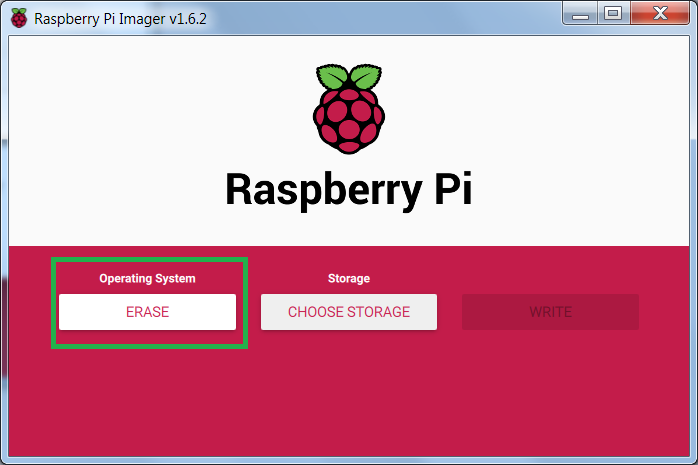

Ahora seleccionamos el botón ERASE para cambiar la opción para seleccionar la imagen descargada.

FUSE_RPiZero_31

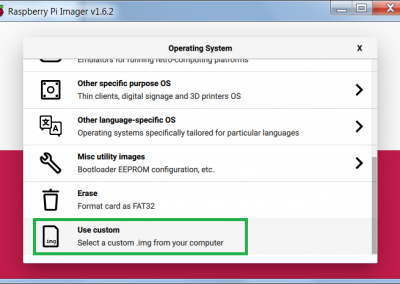

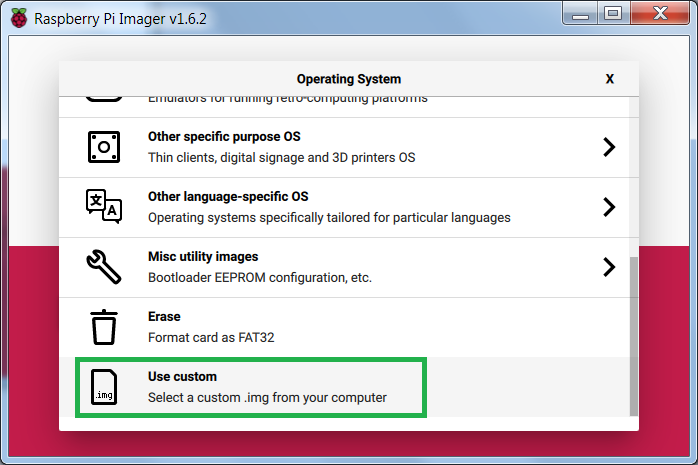

Seleccionamos la opción USER CUSTOM para elegir nuestra imagen.

FUSE_RPiZero_32

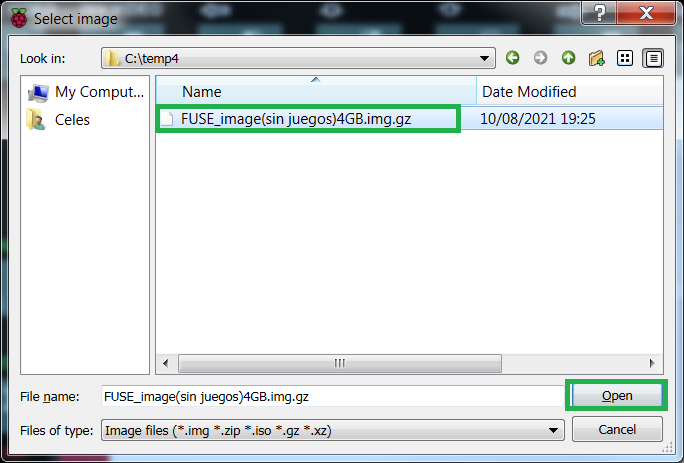

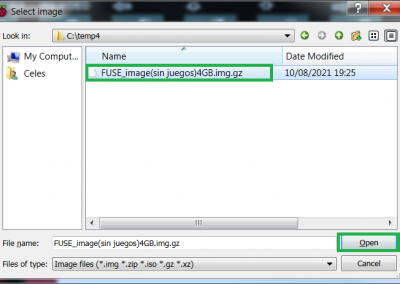

Navegamos por el sistema de archivos hasta donde esté descargada la imagen, la seleccionamos y pulsamos OPEN.

FUSE_RPiZero_33

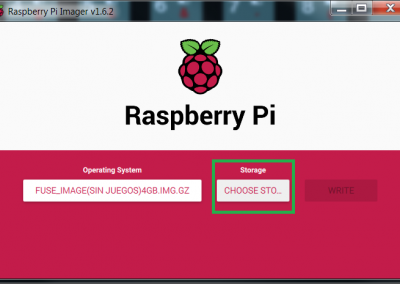

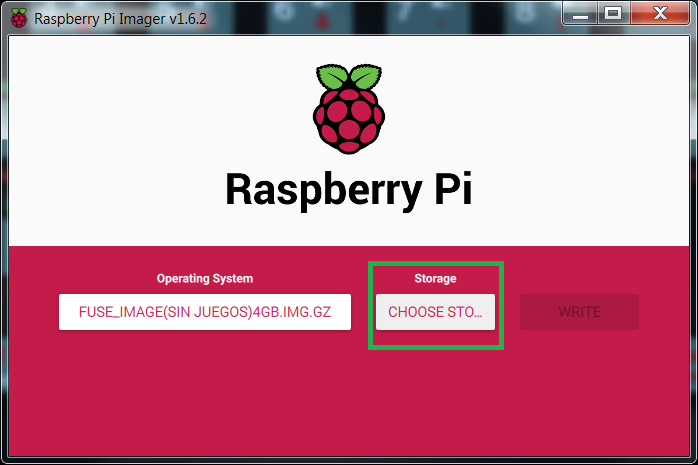

Ahora de nuevo damos a CHOOSE STORAGE para seleccionar de nuevo nuestro dispositivo SD.

FUSE_RPiZero_34

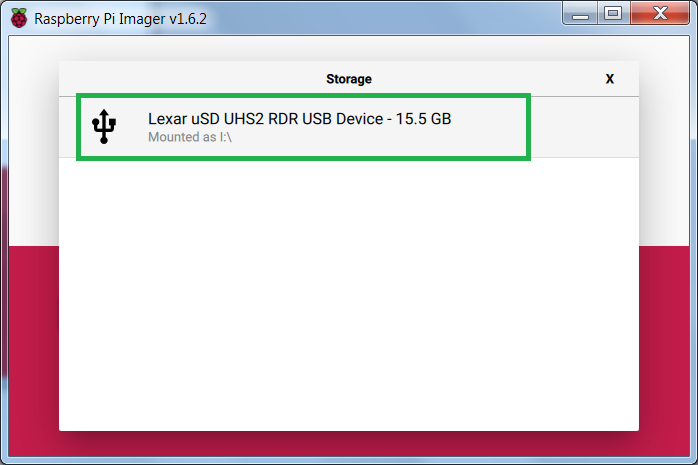

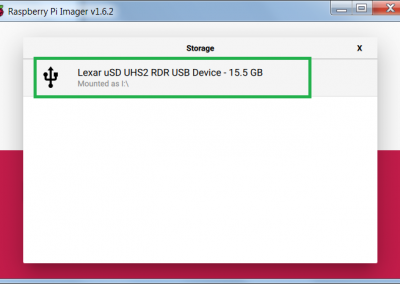

De nuevo seleccionamos la SD, en mi caso es de 16GB. una SD de 4GB sería suficiente en la mayoría de los casos.

FUSE_RPiZero_35

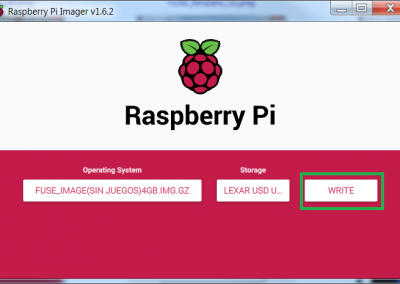

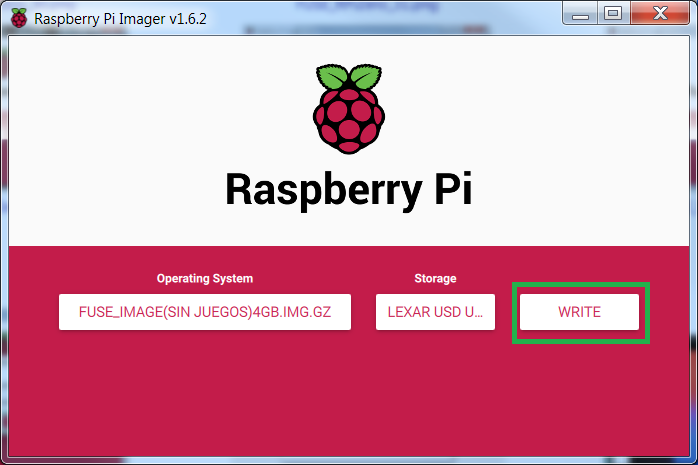

Pulsamos el botón WRITE para iniciar la escritura de la imagen en la SD.

FUSE_RPiZero_36

Confirmamos con YES.

FUSE_RPiZero_37

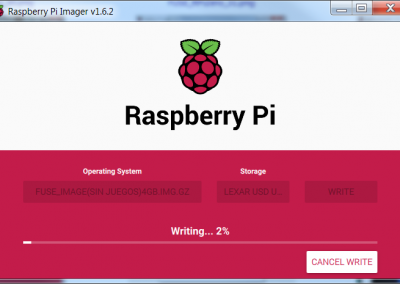

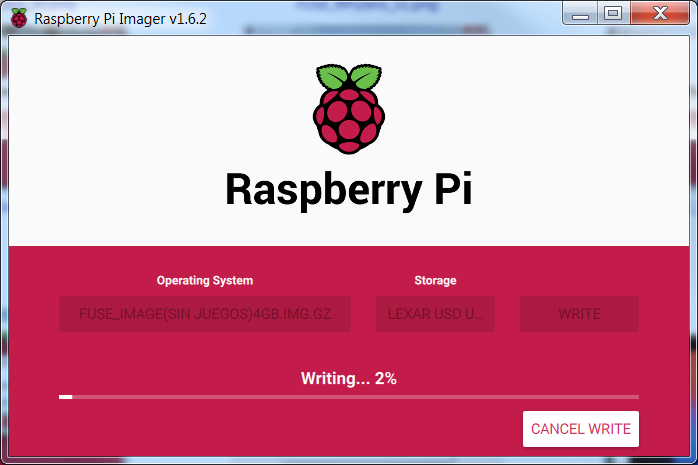

Se inicia el proceso de escritura.

FUSE_RPiZero_38

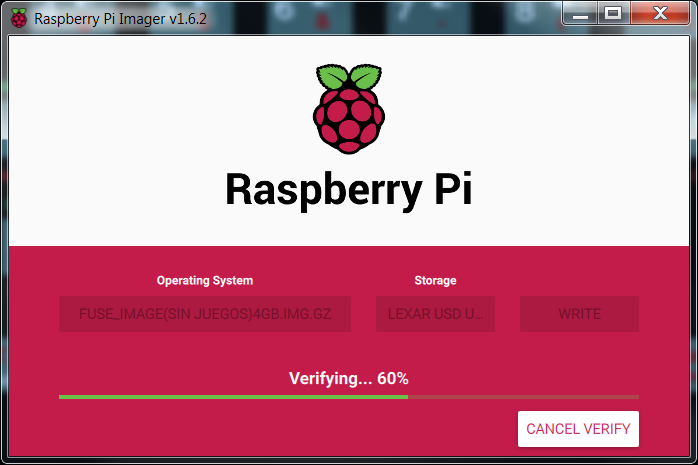

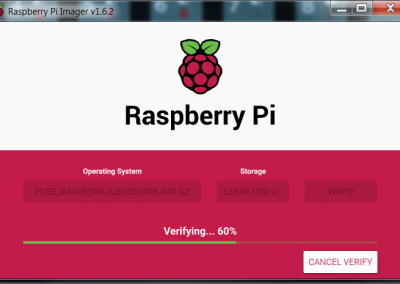

Y a continuación verifica.

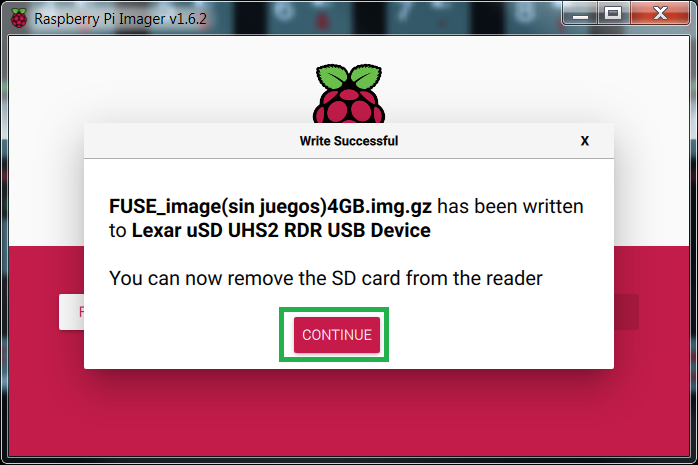

FUSE_RPiZero_39

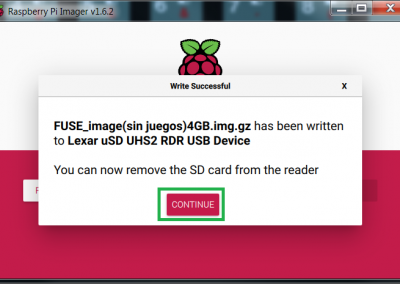

Cuando ha terminado pulsamos CONTINUE y ya podemos pasar al siguiente paso.

Ahora colocando la SD en un adaptador procedemos a conectarlo a un ordenador, máquina virtual u otra raspberry u orange Pi con un sistema operativo similar a Ubuntu. Yo en mi caso he usado mi PC con una máquina virtual con Ubuntu 10.04 bajo VirtualBox .

El propósito es extender el tamaño de la partición y copiar los juegos que queramos.

Ver proceso en siguientes imágenes:

FUSE_RPiZero_40

Tecleamos en el terminal de linux: sudo apt-get install gparted para instalar el programa GPARTED.

FUSE_RPiZero_41

Icono del programa GPARTED.

FUSE_RPiZero_42

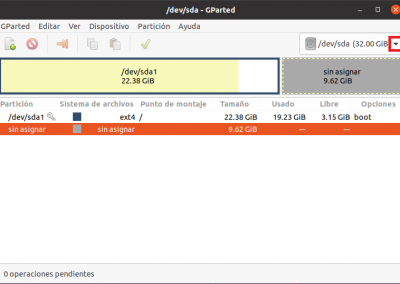

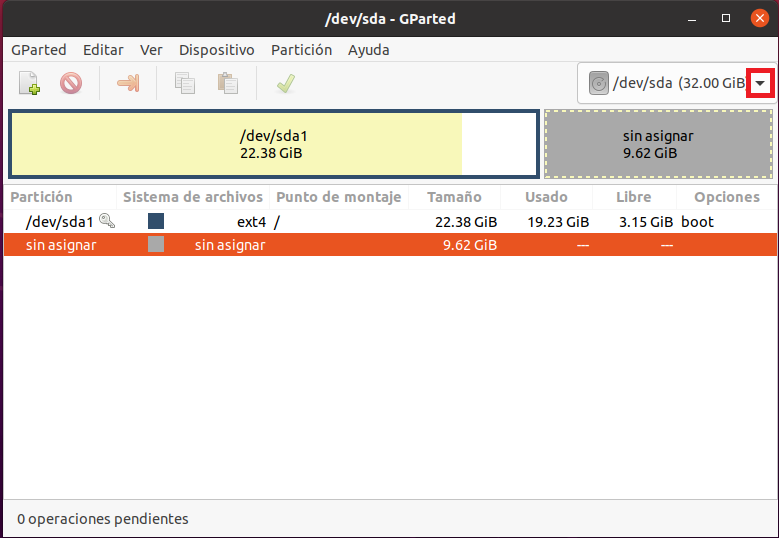

Pulsamos en el desplegable para elegir nuestra memoria SD.

FUSE_RPiZero_43

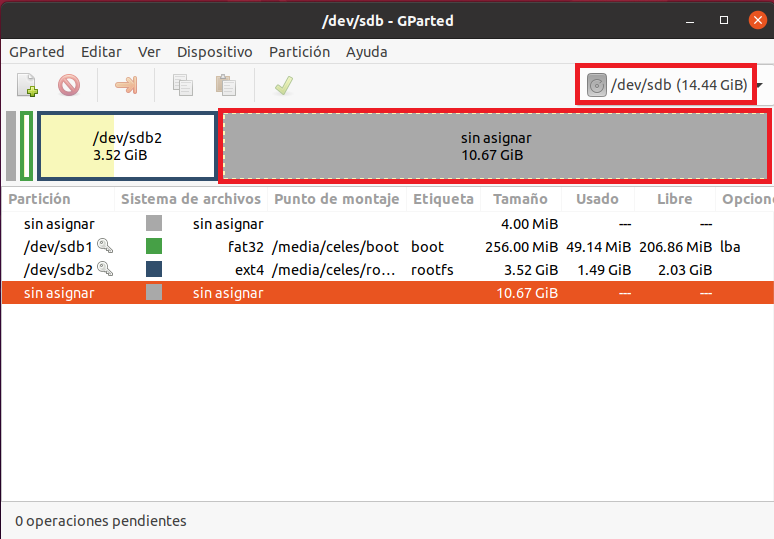

Como podemos por nuestra imagen ocupa algo menos de 4GB teniendo aproximadamente 2GB de espacio libre, como mi memoria es de 16 GB y tengo 10,67 GB sin usar, extenderemos la partición para que ocupe todo el espacio sin asignar.

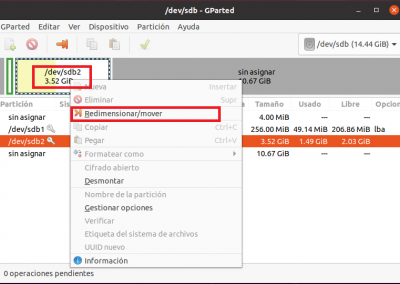

FUSE_RPiZero_44

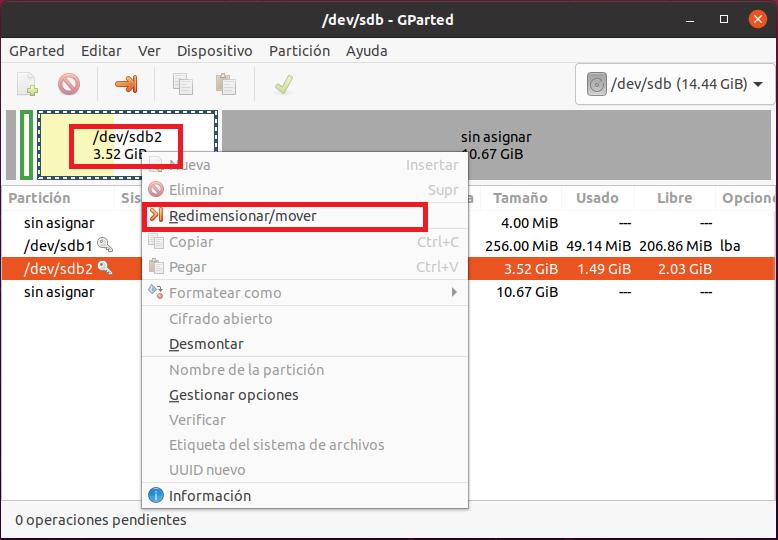

Seleccionamos la partición (en mi caso sdb2) y con el botón derecho del ratón seleccionamos redimensionar/mover.

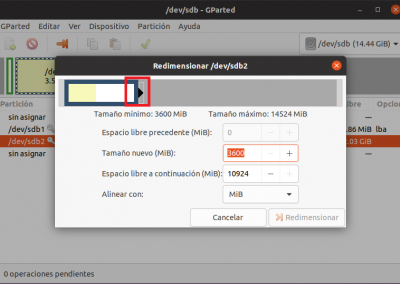

FUSE_RPiZero_45

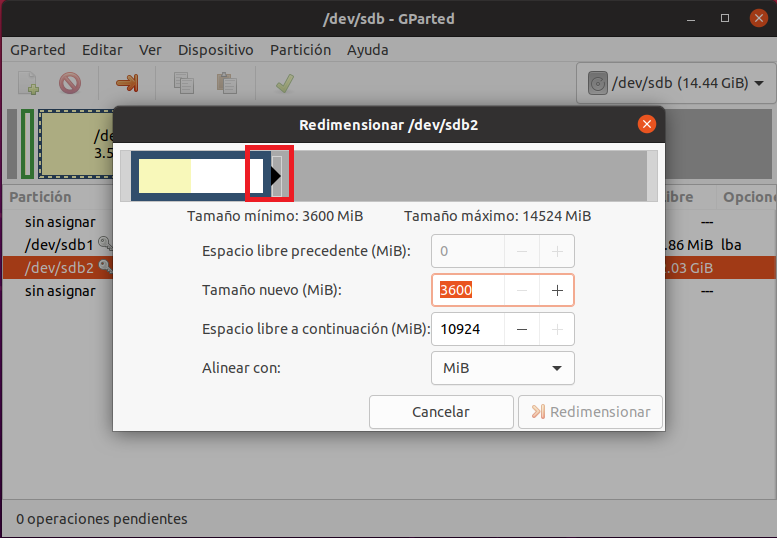

Hacemos clic en la flecha de la derecha de la partición y la arrastramos hasta la derecha del todo o tecleamos 0 en la casilla de Espacio libre a continuación.

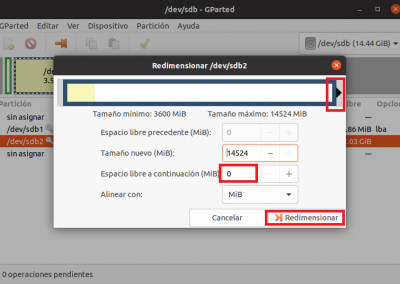

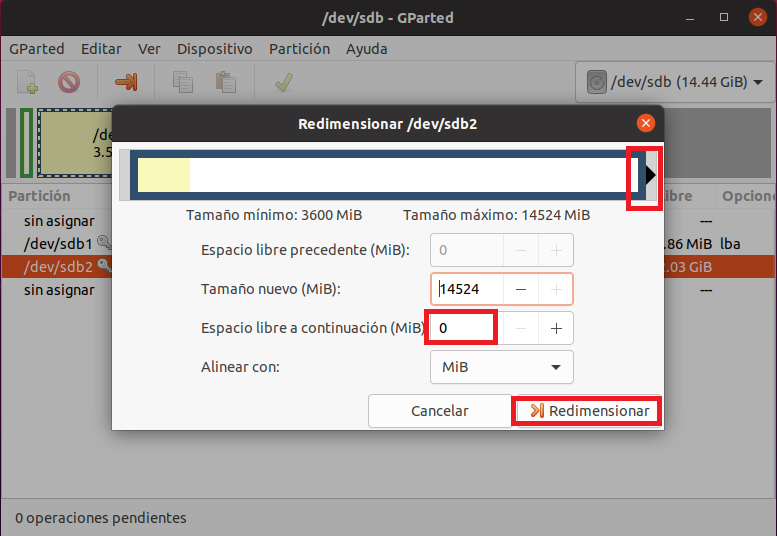

FUSE_RPiZero_46

Una vez arrastrado observamos 0 en espacio libre. Pulsamos redimensionar.

FUSE_RPiZero_47

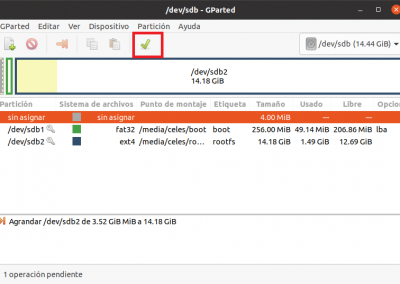

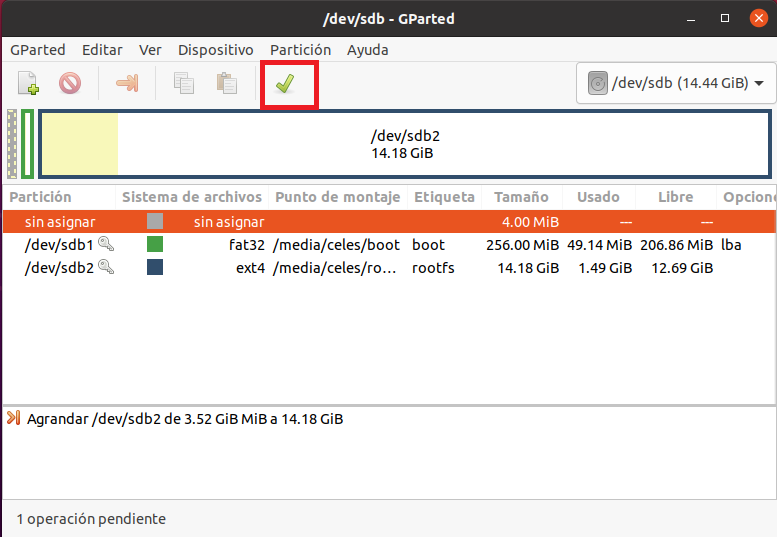

Vemos que el mapa ha cambiado, pero aún no ha hecho nada, esto es una vista previa. Pulsamos el check verde para que aplique los cambios que le hemos pedido.

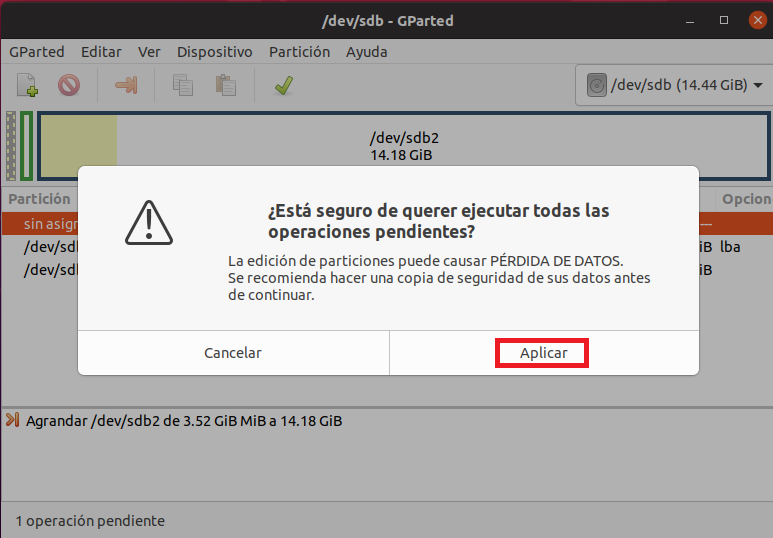

FUSE_RPiZero_48

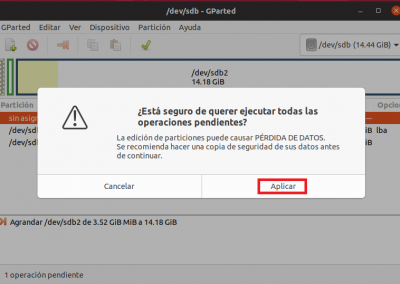

Nos pide confirmación, APLICAR.

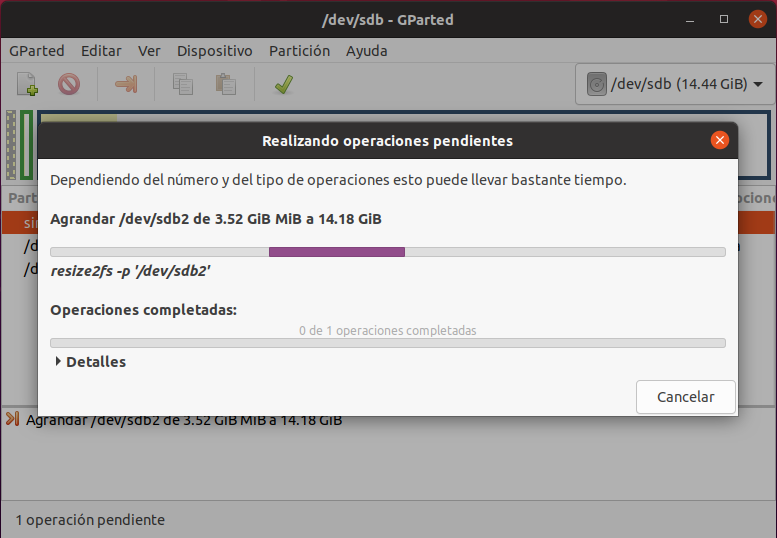

FUSE_RPiZero_49

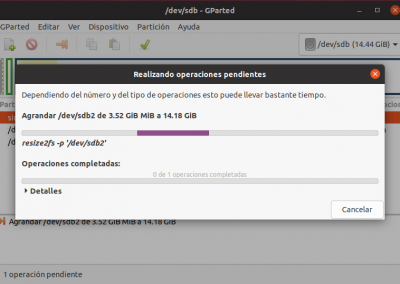

Se inicia el proceso de redimensionado.

FUSE_RPiZero_50

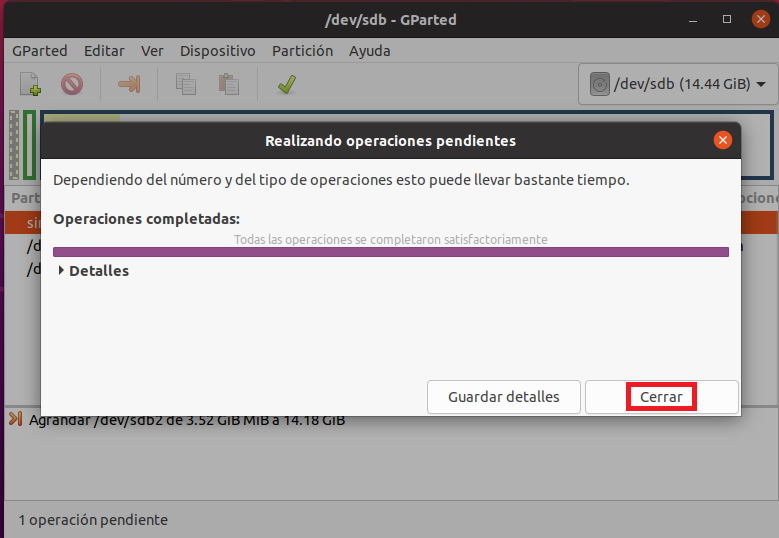

Cuando ha terminado le damos a CERRAR.

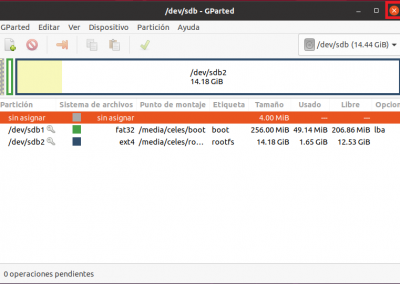

FUSE_RPiZero_51

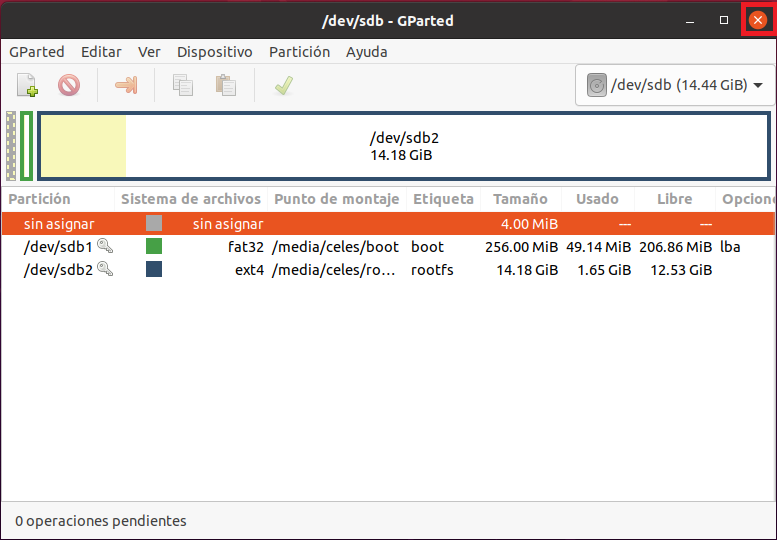

Vemos el resultado. Antes teníamos una partición de 3,52 GB con 2,03 GB libres y ahora la tenemos de 14,18 GB con 12,53 GB libres.

Procederemos a continuación a copiar el juego Wargame (escrito en BASIC) y publicado en la revista Microhobby en su número 37; este ejemplar traía una disco de plástico flexible negro similar a los vinilos que teníamos que reproducir en un tocadiscos para grabar el audio a una cassette y poder ejecutar el juego.

Ver artículo de la revista en las siguientes 3 imágenes:

FUSE_RPiZero_59

Carátula de la revista Microhobby en su número 37, el cual traía un disco de plástico flexible con el audio del juego wargame.

FUSE_RPiZero_60

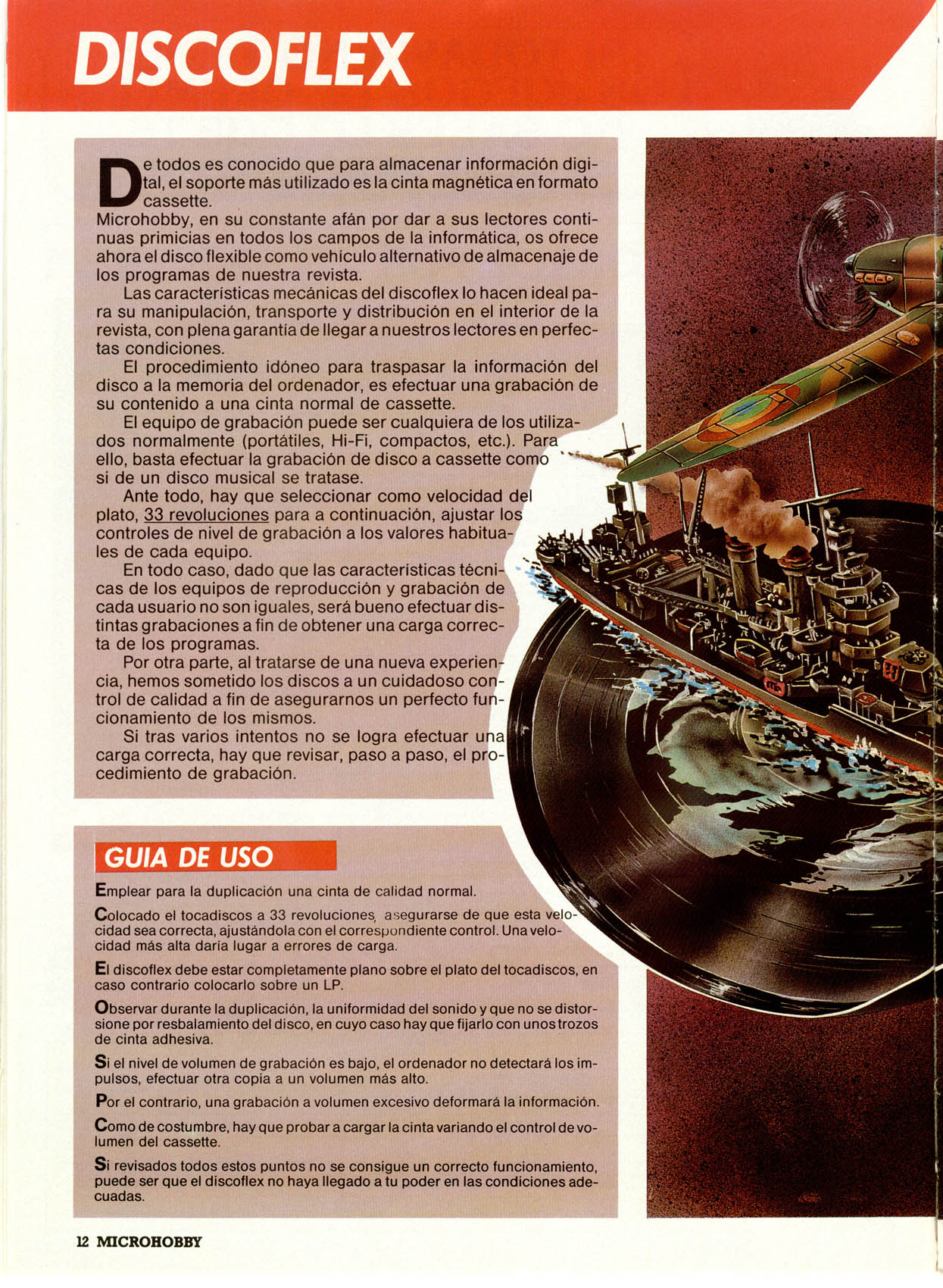

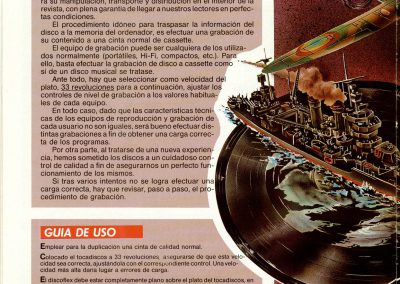

Primera página de MH nº 37 que habla del disco flexible.

FUSE_RPiZero_61

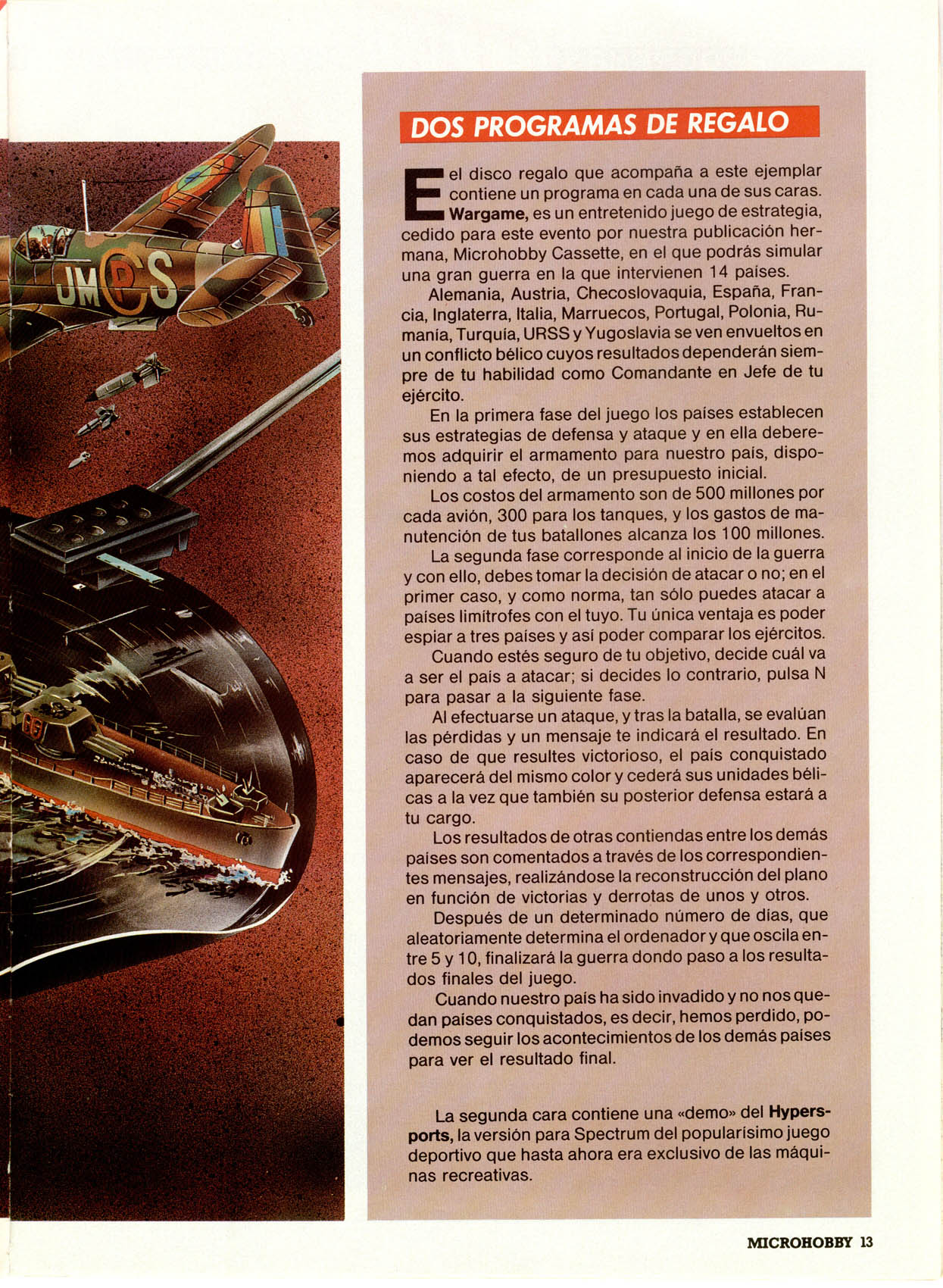

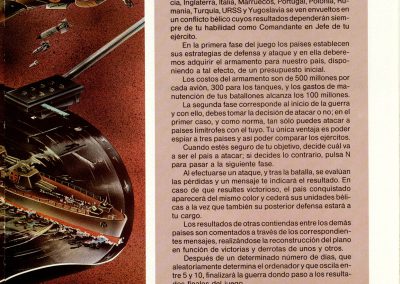

Segunda página del artículo sobre el disco flexible en el que se- trata sobre wargame

Veamos el proceso de copia del juego en las siguientes imágenes:

FUSE_RPiZero_52

Ahora aún bajo linux abrimos cualquier gestor de archivos, en mi caso el de Ubuntu.

FUSE_RPiZero_53

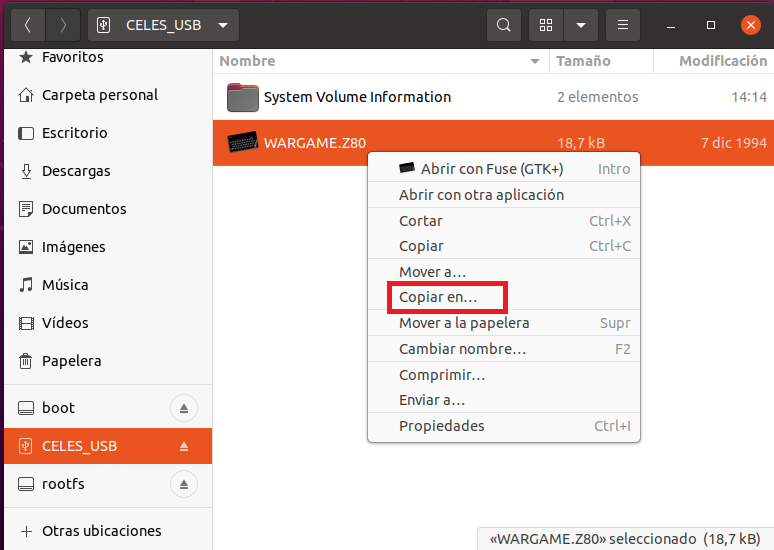

En un pendrive he guardado el archivo WARGAME.Z80 que pasaremos a la SD. Seleccionamos el pendrive, el/los archivo-s y pulsamos COPIAR EN…

FUSE_RPiZero_54

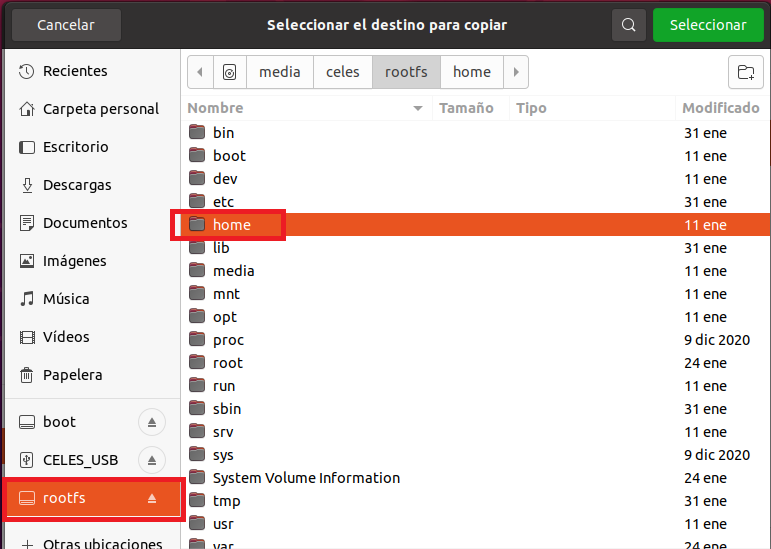

Ahora seleccionando la partición rootfs navegamos a home,

FUSE_RPiZero_55

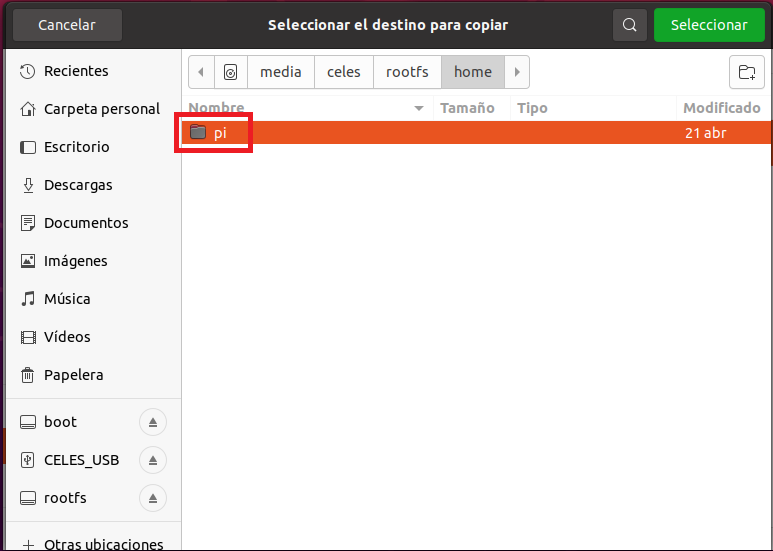

pi. (que es donde se almacenan todos los juegos,

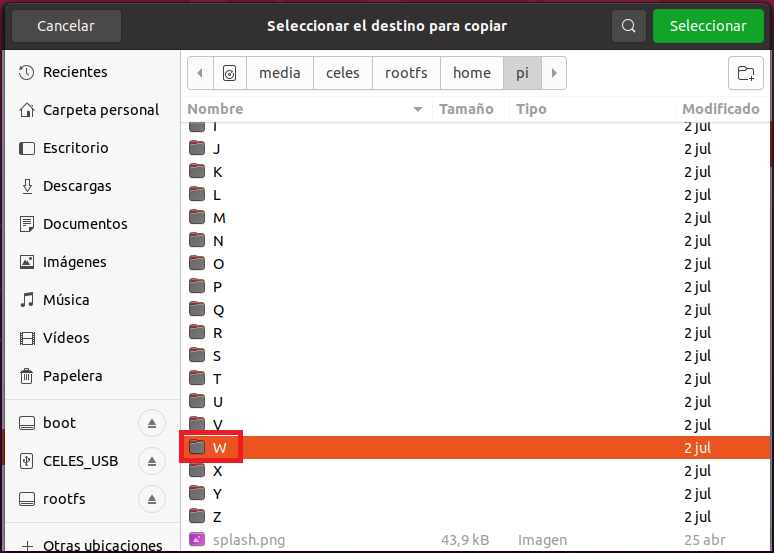

FUSE_RPiZero_56

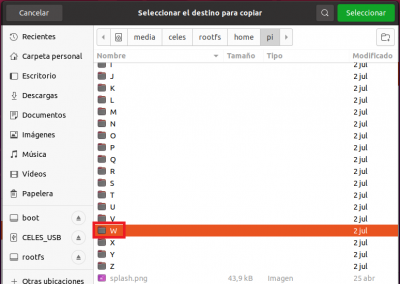

Elijo la W por ser la inicial del archivo a

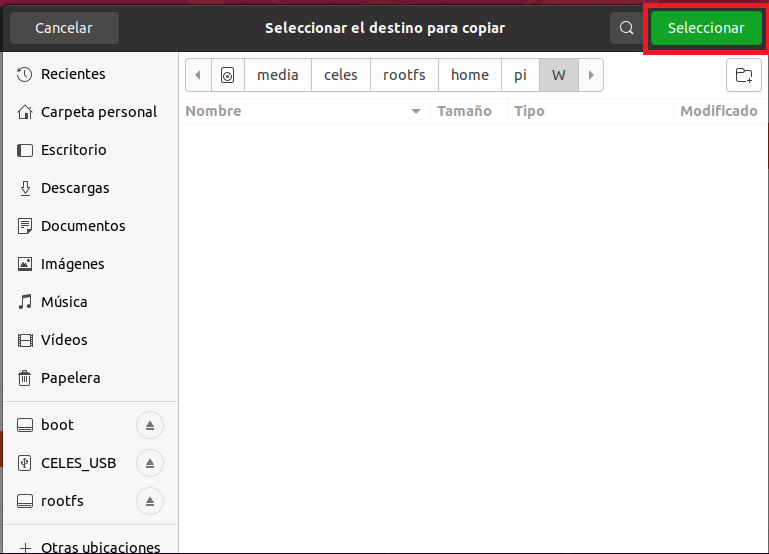

FUSE_RPiZero_57

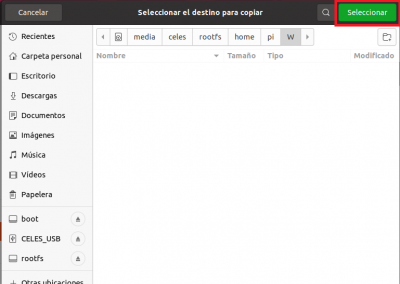

Y una vez dentro de W pulsamos SELECCIONAR

Bién, ya tenemos la SD con un juego, podemos extraerla y apagar el ordenador o lo que sea que hayamos usado.

2 .Impresión de la caja.

Yo he usado PLA transparente para la impresión de la caja.

Es un modelo que he encontrado en thinkgiverse hecho por vinjegaard May 04, 2017 enlace aquí.

O bién descarga directa de la caja caja.

La impresión no se hace en 2 piezas, si no que se construye como si fuese solo una, con lo que las bisagras se construyen desde dentro.

3. Montaje de todos los elementos y probar.

Ahora llega el proceso de monatje y prueba. Veansé las siguientes imágenes:

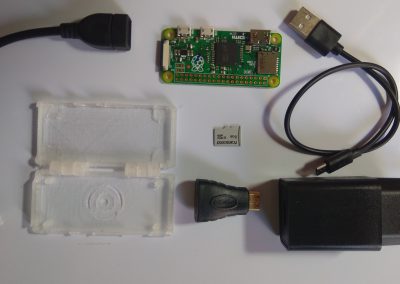

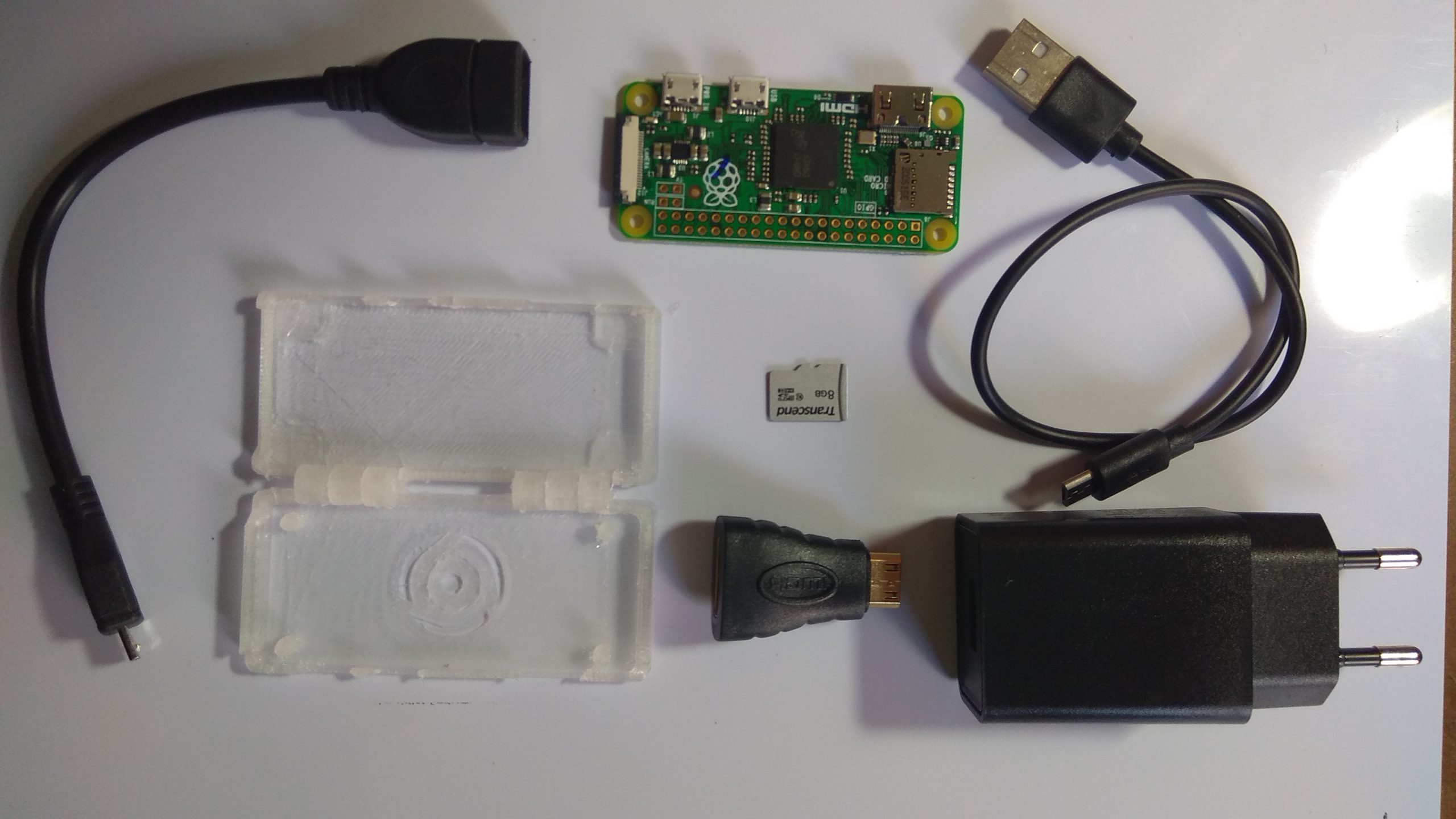

FUSE_RPiZero_01

Componentes.

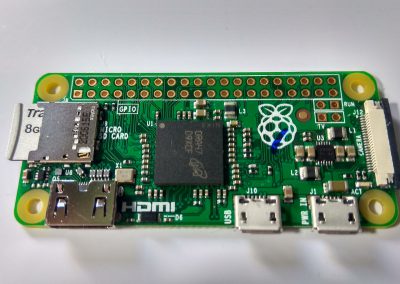

FUSE_RPiZero_08

RPZ con la SD ya insertada.

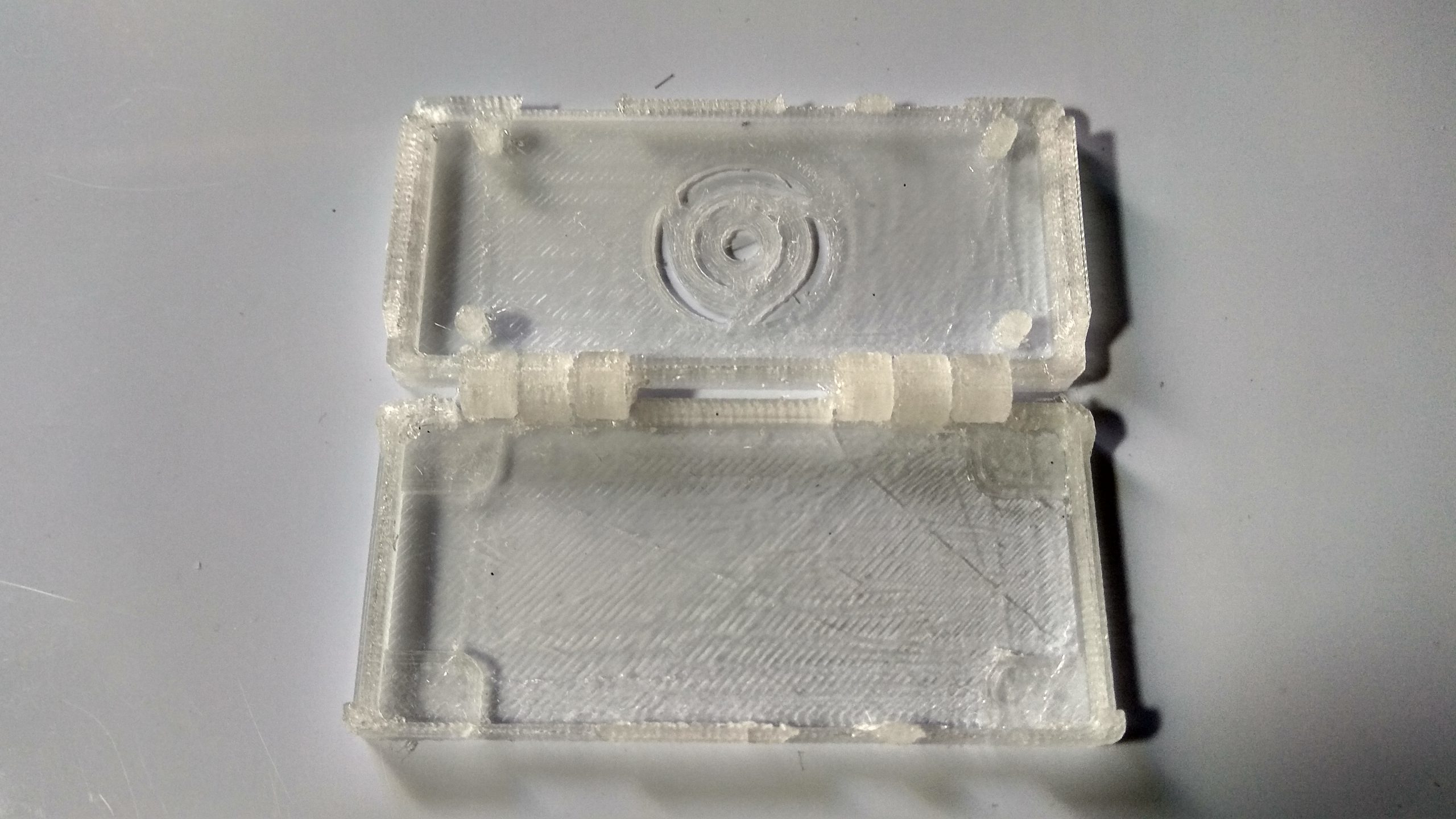

FUSE_RPiZero_07

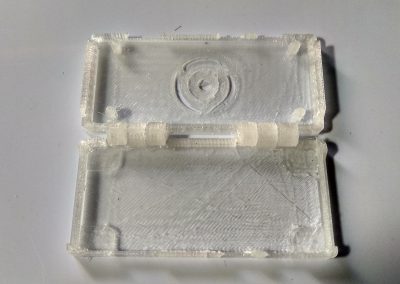

Detalle de caja impresa en 3D con PLA transparente.

FUSE_RPiZero_09

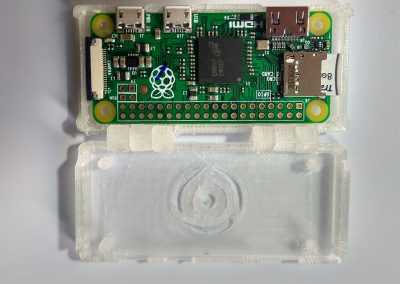

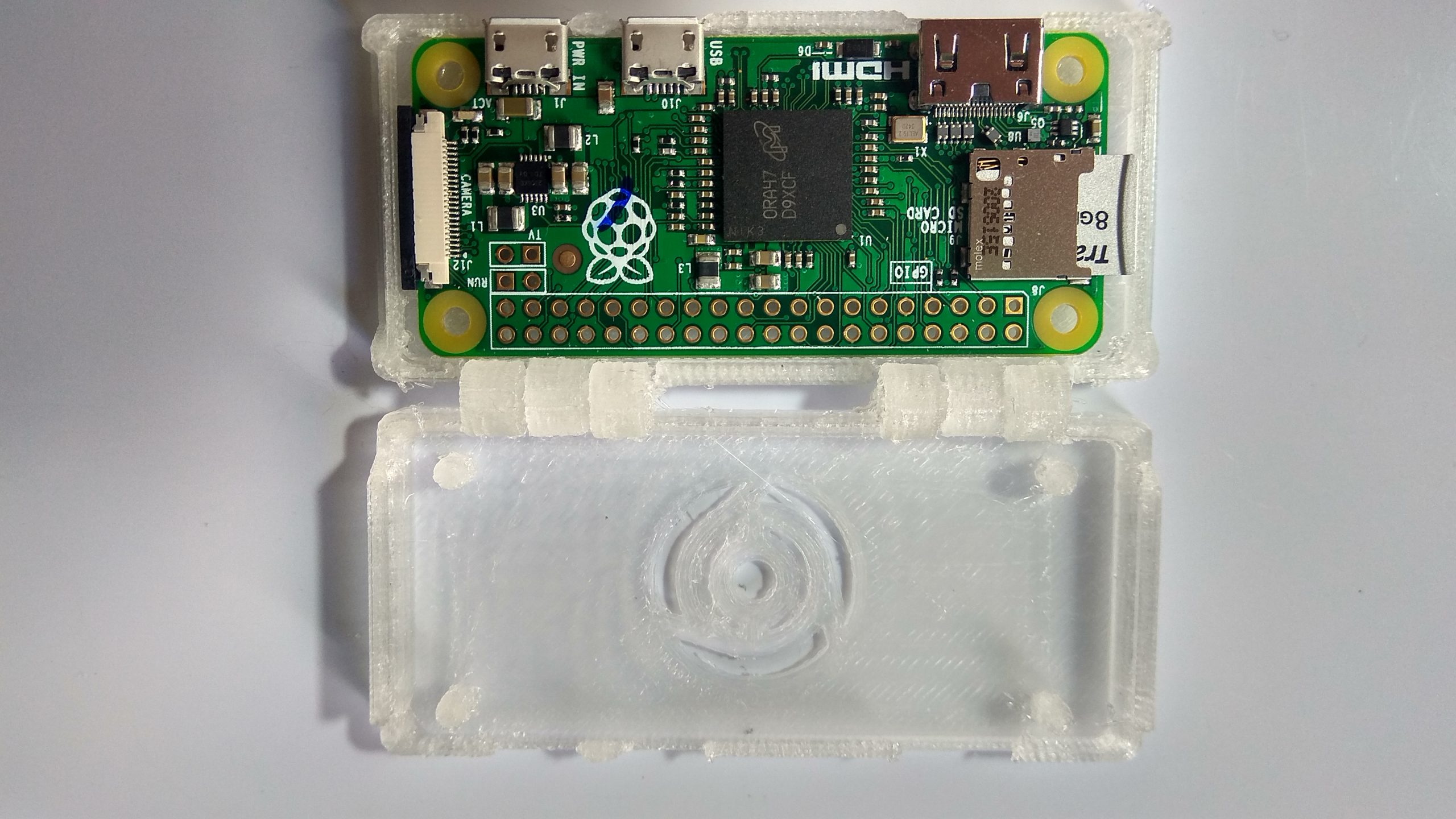

Colocación de la tarjeta RPZ dentro de la caja.

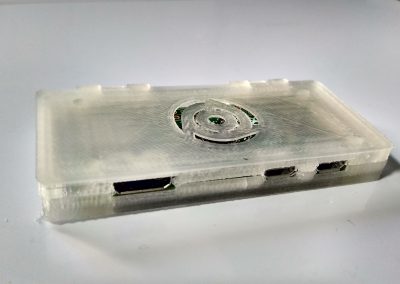

FUSE_RPiZero_10

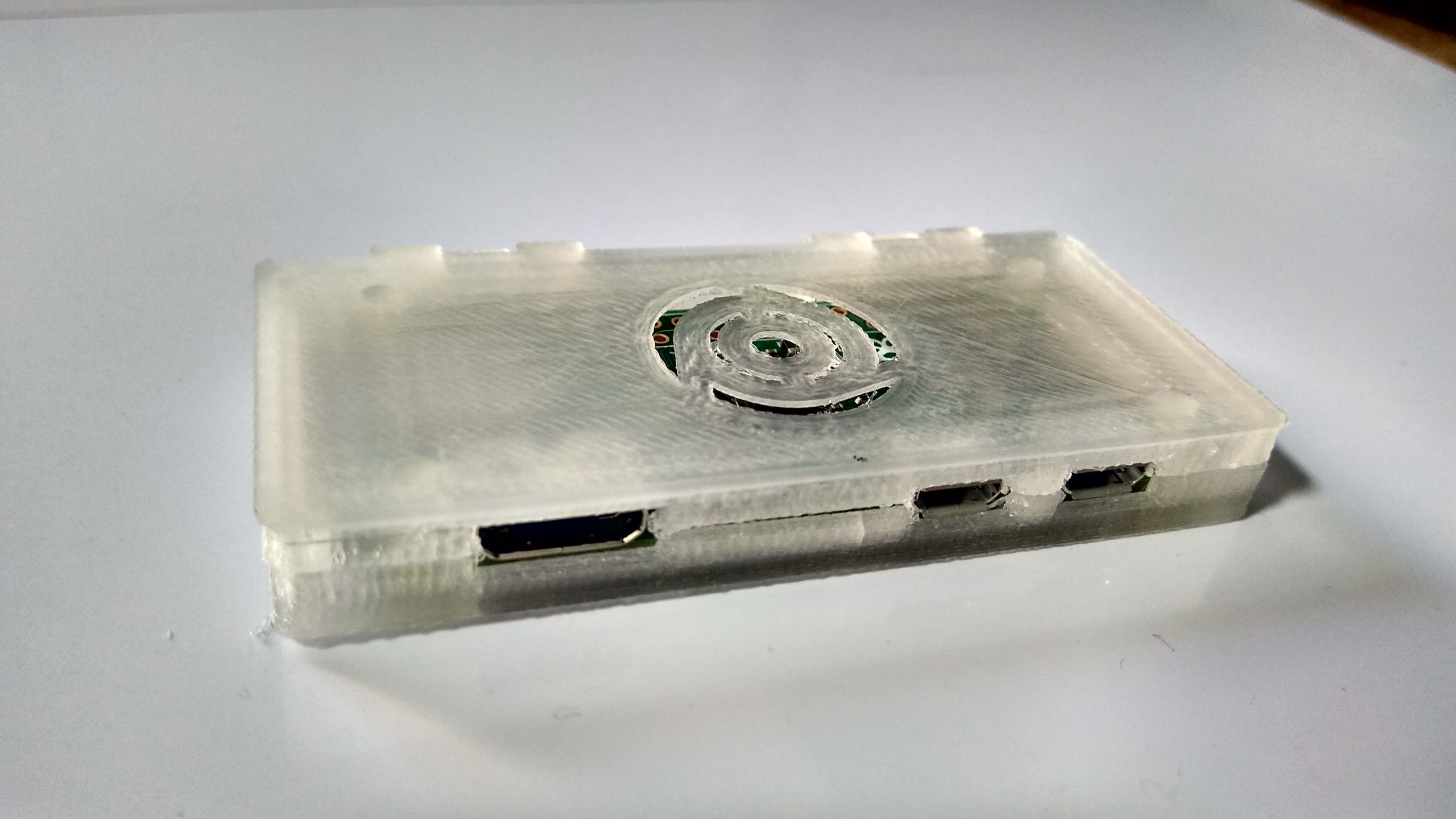

Caja cerrada con la RPZ en su interior.

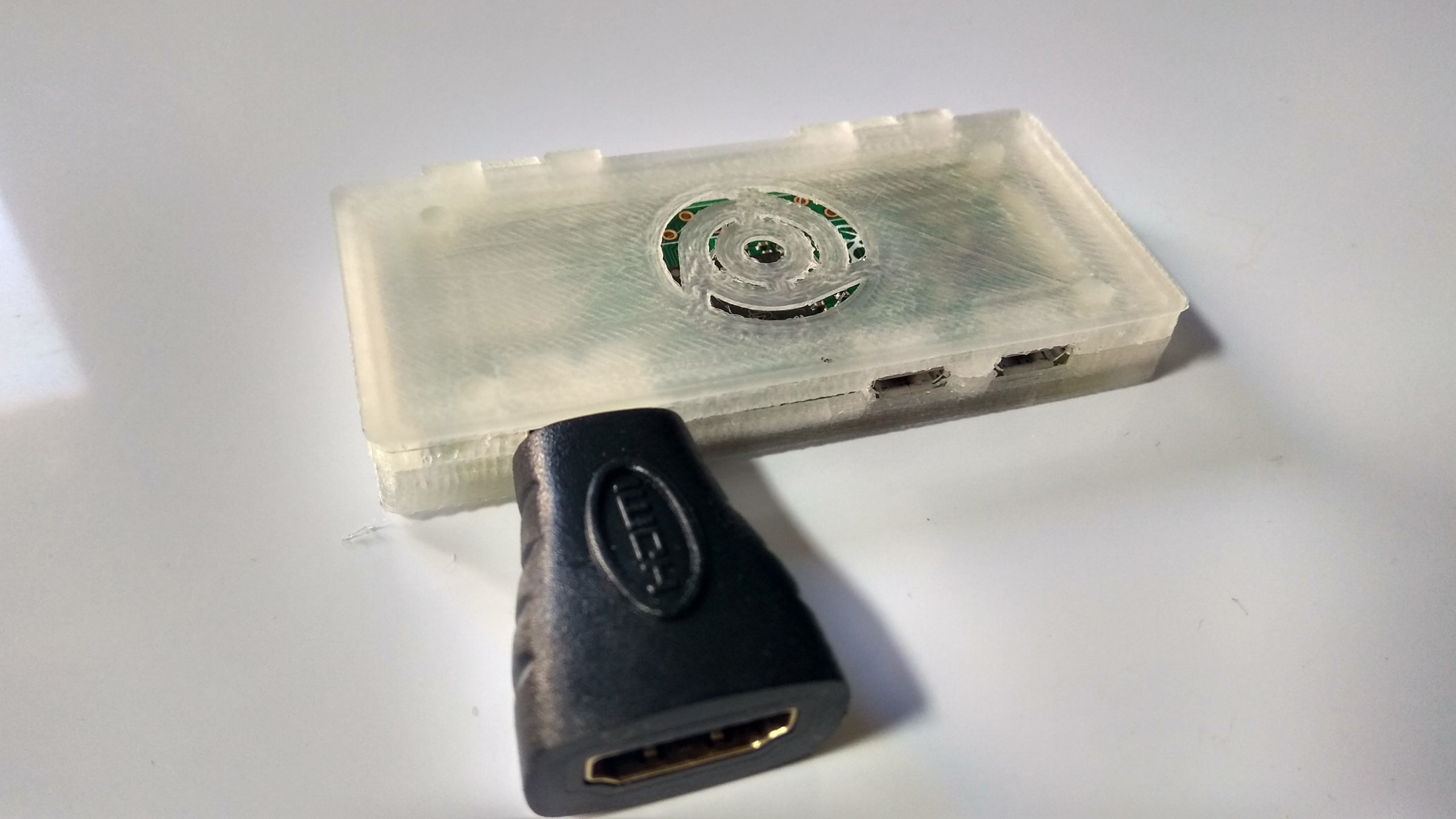

FUSE_RPiZero_11

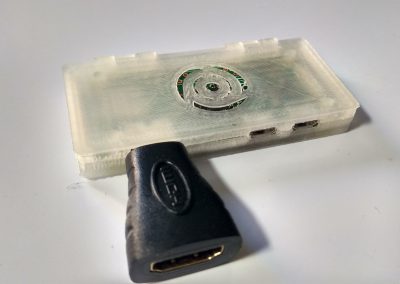

Adaptador HDMI a mini HDMI conectado. También se podría usar directamente un cable HDMI – mini HDMI.

FUSE_RPiZero_12

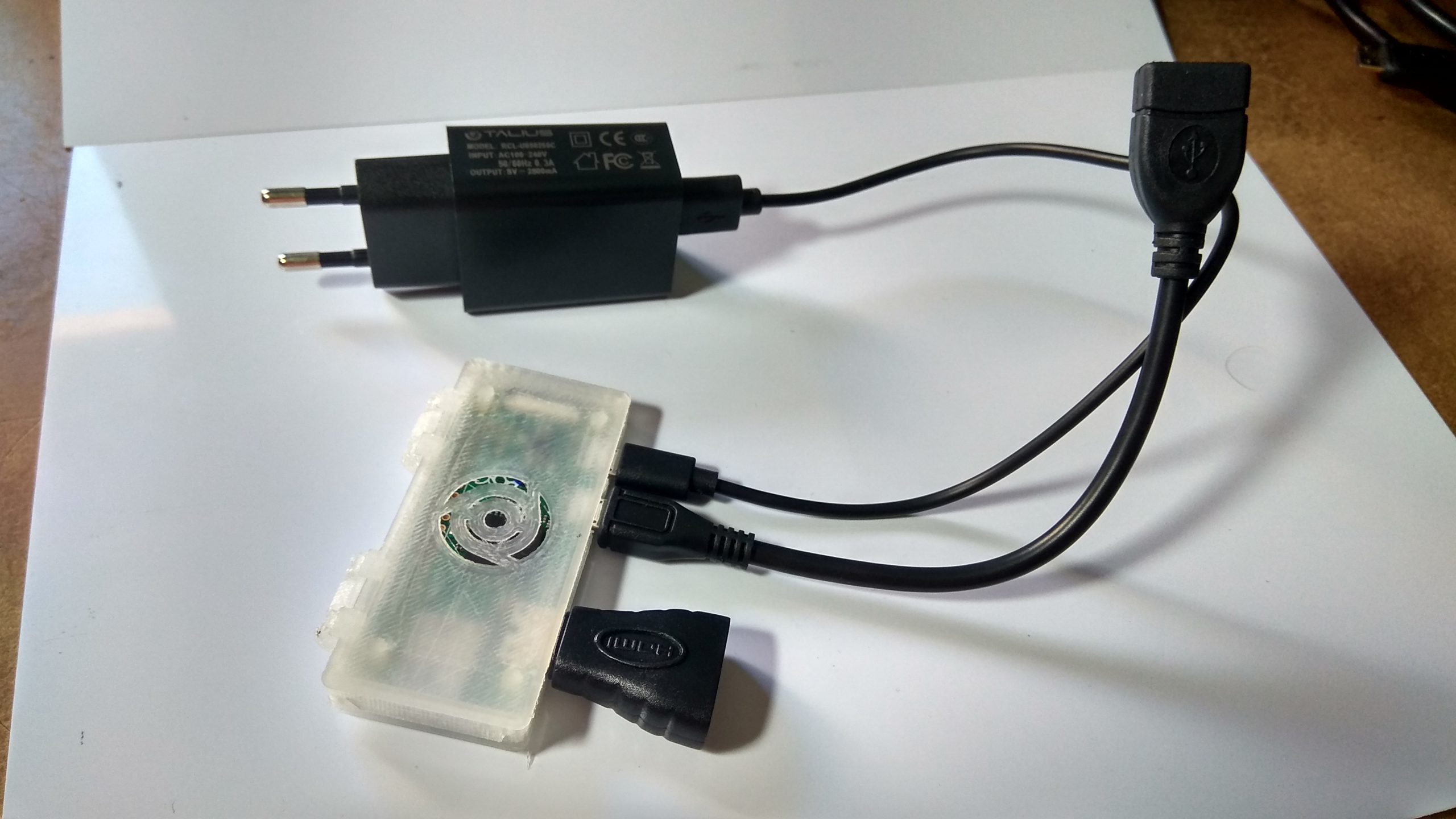

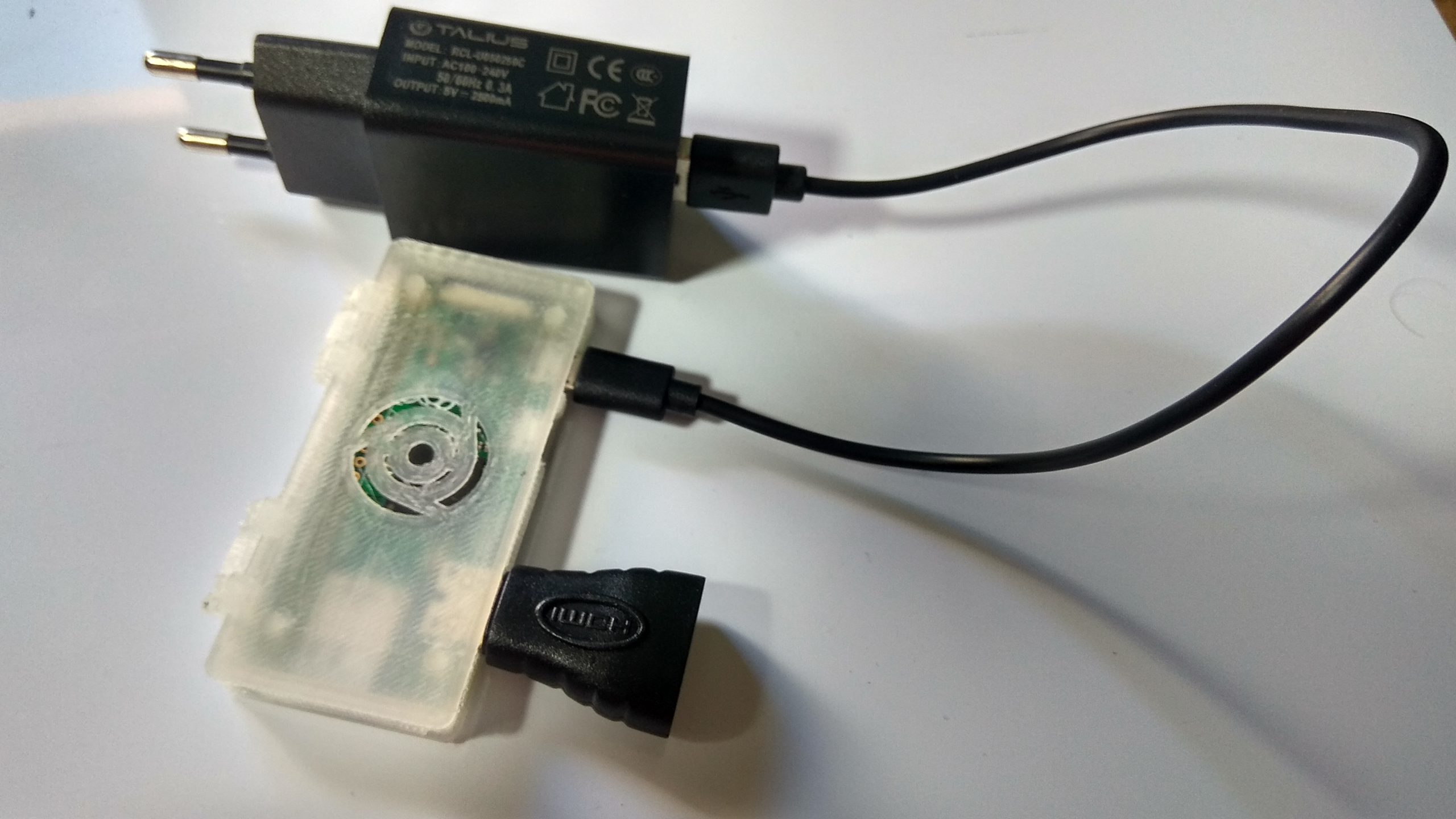

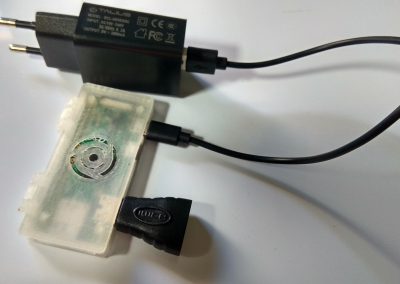

Conexionado del alimentador con su cable micro USB.

FUSE_RPiZero_13

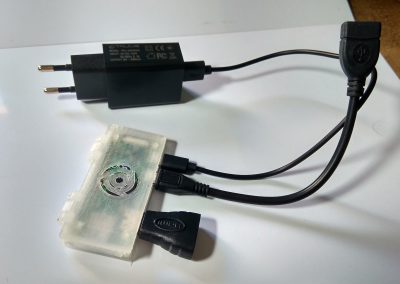

Conexionado del adaptador micro USB a USB hembra para conectar teclado USB.

FUSE_RPiZero_14

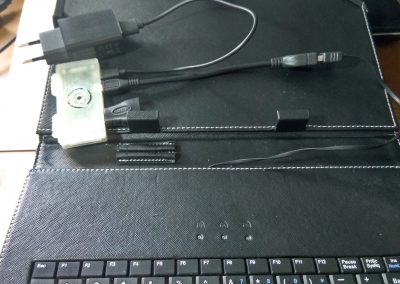

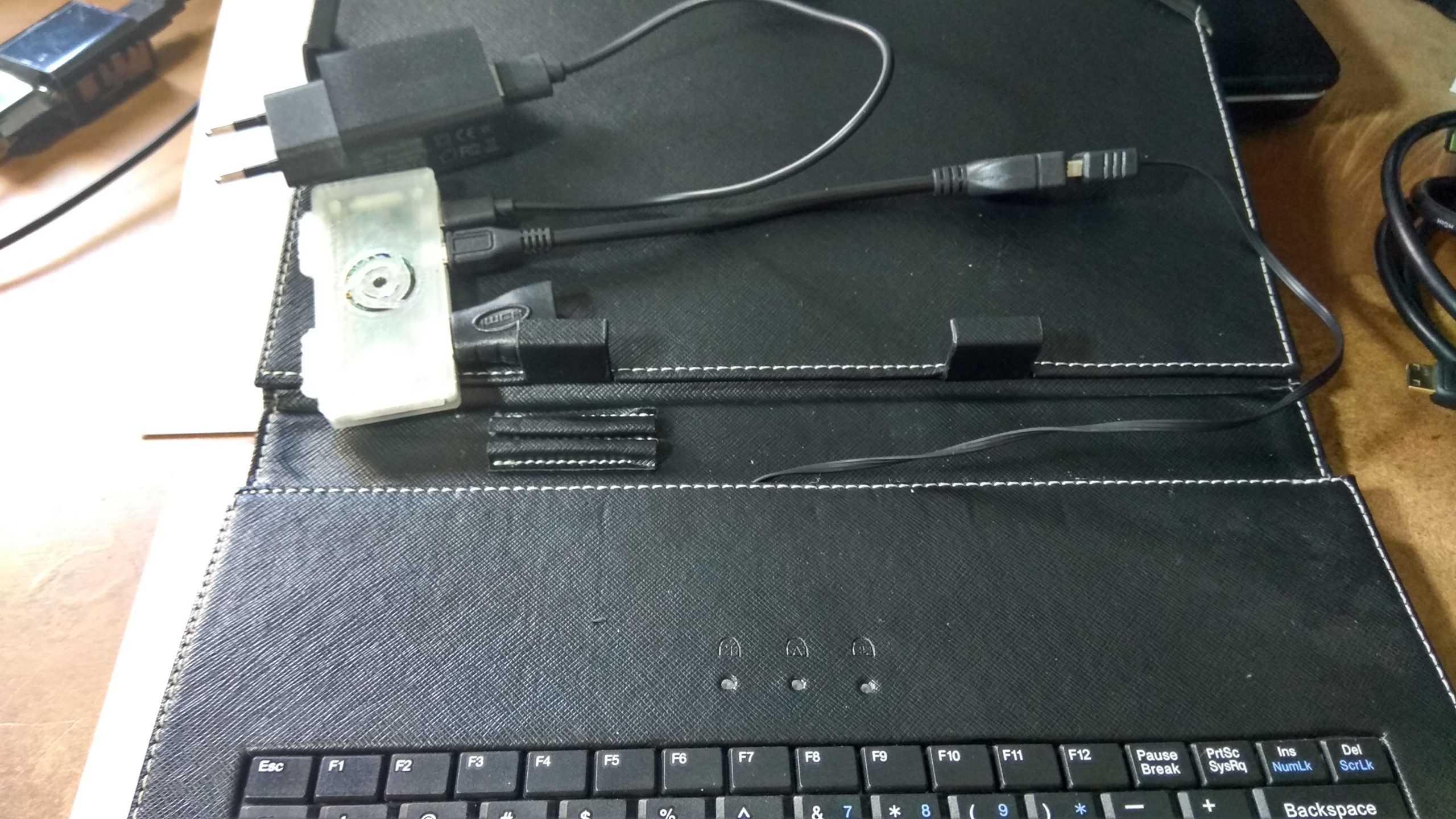

Detalle del conjunto conectado a un teclado USB.

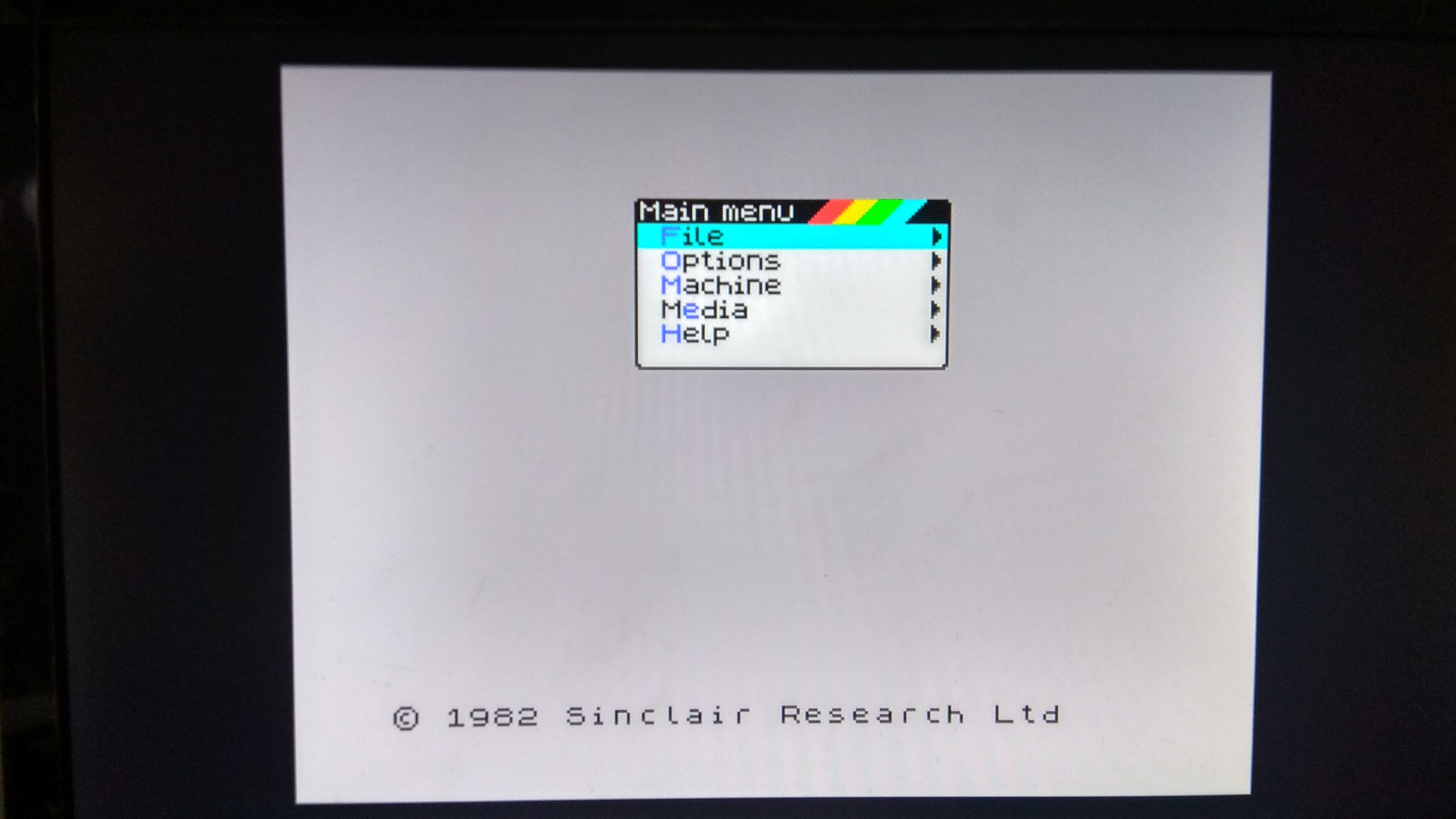

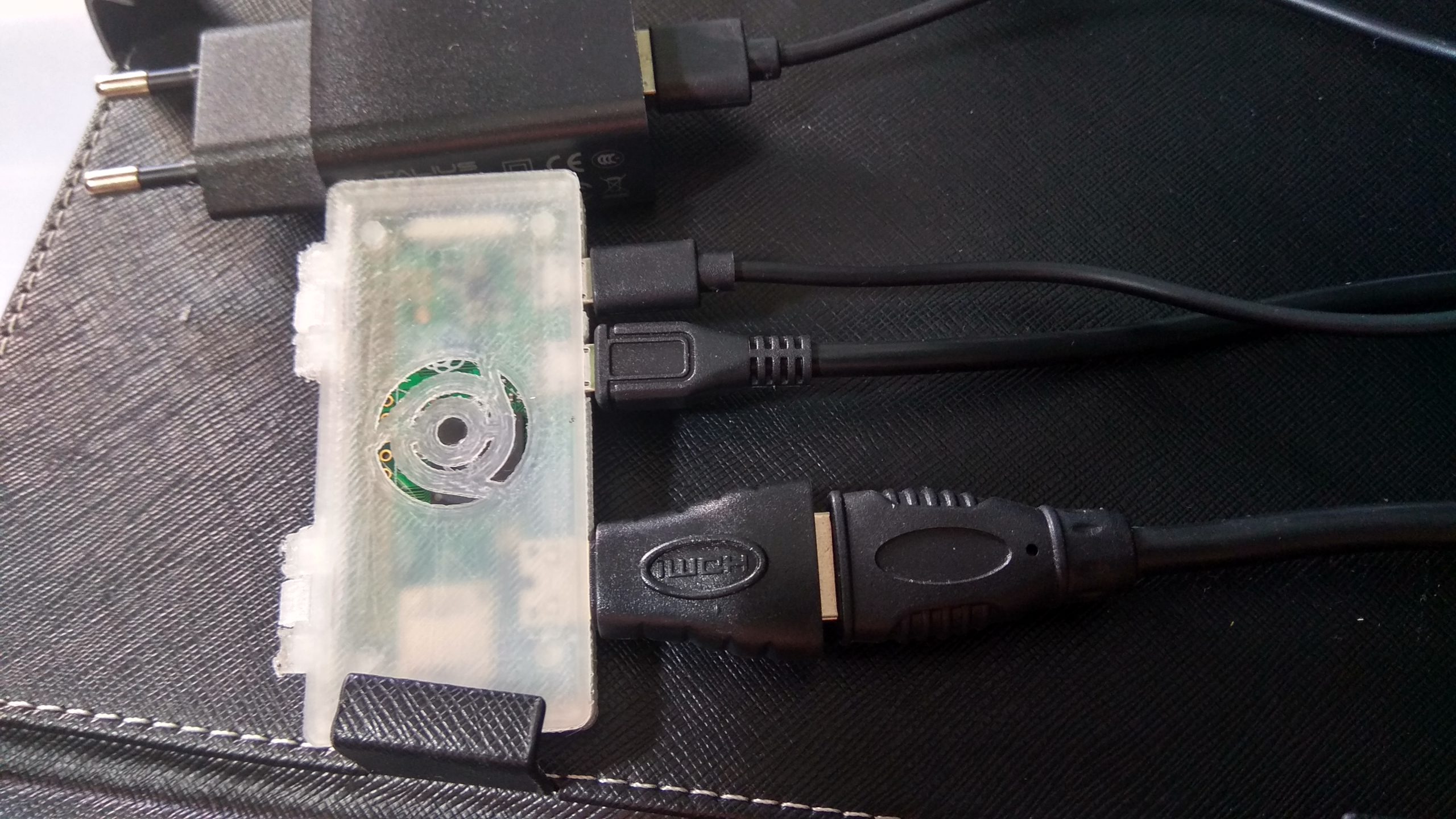

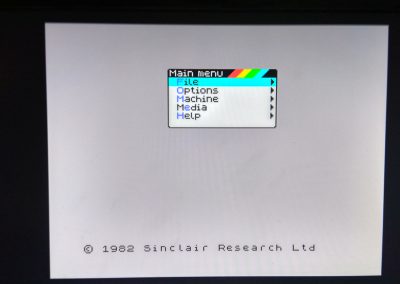

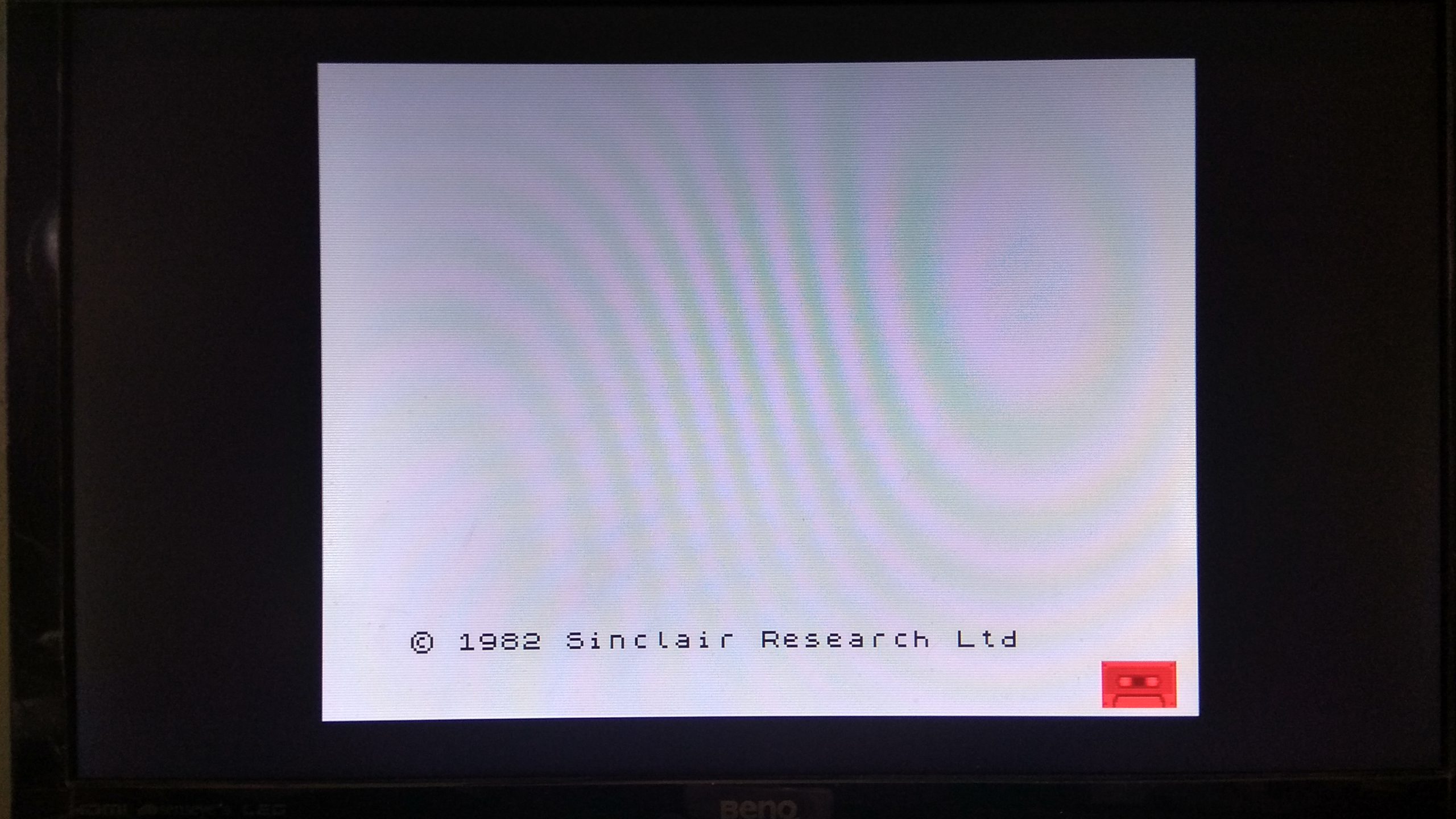

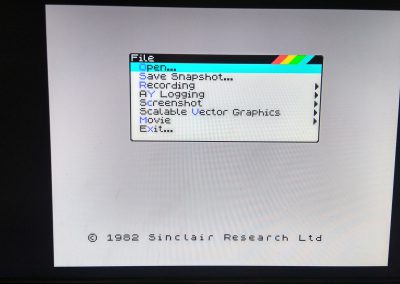

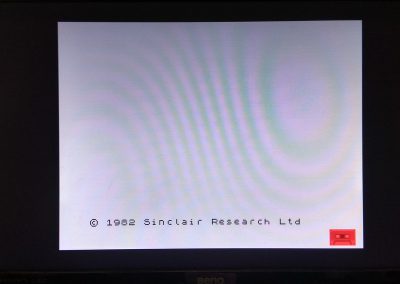

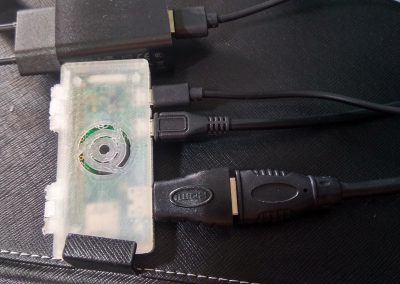

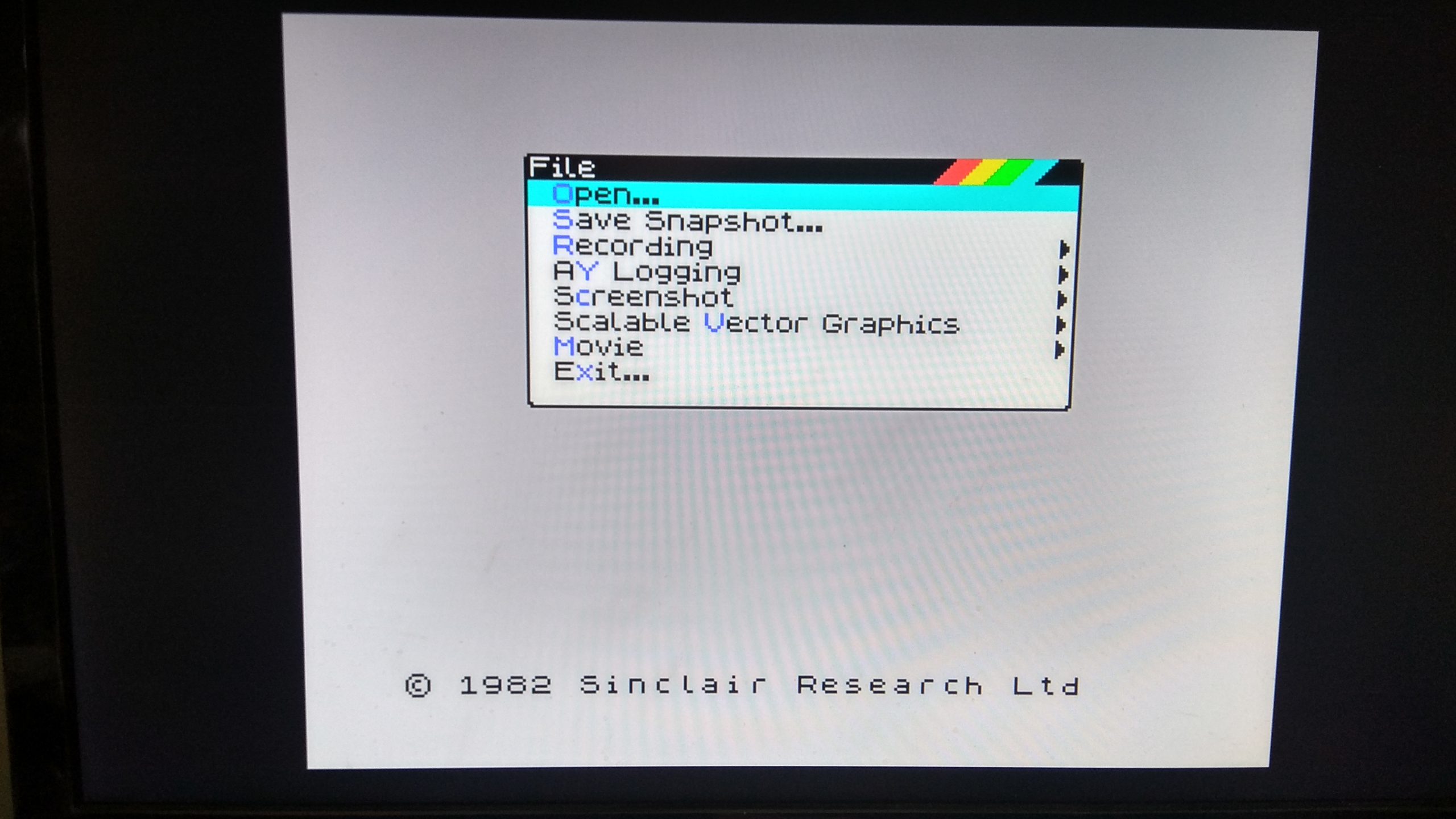

FUSE_RPiZero_15
